该技术成果已经获得国家专利 申请日 2011.12.09 专利号 ZL 2011 2 0510746.9
一、技术简介
燃气采暖热水炉、燃气热水器等燃气燃烧器具，都不可避免的应用给排气管，目前应用的给排气管都是同轴结构，内部通道为烟气排气通道，外部通道为给气通道或称供氧通道，这种结构致使大量热能从烟气排气通道中排出，是热量损失的重要途径。随着人们对环保意识的增强，环保节能成为众多厂家的研究课题，沃尔堡（中国）供热设备有限公司针对于中国市场上燃气采暖热水炉、燃气热水器的高温烟气的排出为进行有效利用的情况，对其进行了研发。
二、技术创新内容
本实用新型提供了一种充分吸收烟气排气通道中的热能，最大限度地减少热量损失的一种燃气燃烧器具用给排气管，从而提高燃气燃烧器具的热效率。
本发明提供的燃气燃烧器具用给排气管包括：外管和内管组成，外管和内管为同轴结构，在外管上设有若干进气孔，在外管和内管之间设有若干纵向排列的换热翅片，并通过换热翅片将外管和内管固定连接在一起。
本实用新型取得的有益效果是：通过换热翅片可吸收在内管烟气排放通道中的热量，并通过内管和外管之间的给气通道将吸收的热量带回燃气燃烧器具，大大提高了燃气燃烧器具的热效率。

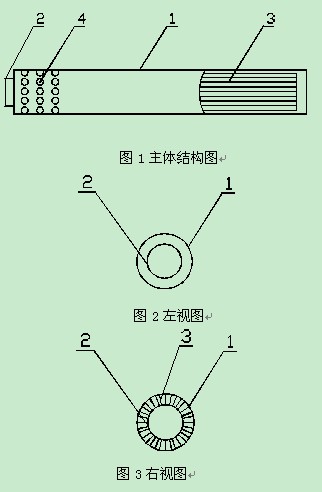

三、技术图解
1、外管；2、内管；3、换热翅片；4、进气孔
四、市场前景
燃气采暖热水炉供暖方式具有节能、环保、舒适、调控灵活等优势，壁挂炉在中国的供暖市场也呈现出良好发展的趋势。据统计，2013年燃气采暖热水炉市场的销量约为150万台，随着燃气管网的日益完善，在未来几年燃气采暖热水炉市场将以高速增长。推广新型燃气燃烧器具用给排气管符合国家环保节能政策。
