案例赏析 | 别墅区壁挂炉地暖采暖设计施工案例
贾妮      2017-12-20 09:27     来源:中国壁挂炉网     浏览量:5569

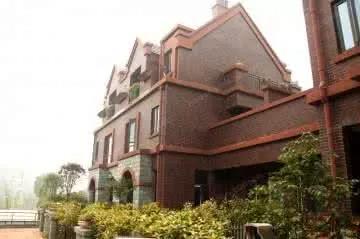

工地概况

建筑面积:380㎡

采暖面积:290㎡

采暖方式:地面低温慢辐射采暖(地暖)

系统主机:德国菲斯曼原装进口WH1D 30KW

地暖管道:意大利原装进口嘉科米尼PERT地暖专用管道

分集水器:  中德合资品牌 博乐

电热执行器:德国原装进口墨伦霍夫

温控面板: 北京海林(一周编程,智能温控)

施工单位:武汉德亿菲冷暖工程有限公司

工程说明:因本案采暖面积及楼层较大,考虑到后期使用效果,在采暖系统中增加配置耦合罐及大功率循环水泵,保证后期客户舒适体验的同时,能耗也大为降低!


设计依据


   1、《地面辐射供暖技术规程》(JGJ142-2012)

   2、《低温热水地板辐射供暖系统安装》(03k404)

   3、《新建集中供暖住宅分户热计量设计和施工试用图集》(京 01SSB1)

   4、《采暖通风与空气调节设计规范》(GB50019-2003)

   5、《建筑给排水及采暖工程施工质量验收规范》(GB50242-2002)

   6、《建筑设备专业技术措施》

   7、《建筑电气设计规范》(GB16-87)

   8、《民用建筑电气设计规范》(JGJ/T16-92)


设计参数


1、低温热水地面辐射供暖系统的供、回水温度应经设计 计算后确定。民用建筑供水温度宜采用35℃-50℃,不应超过60℃,供、回水温差宜小于或等于10℃,不低于5℃。

2、低温热水地面辐射供暖系统的工作压力不宜大于0.8MPa;建筑物高度超过50m时,宜竖向分区设置;家用锅炉地暖系统的工作压力不宜大于0.2MPa;建筑物高于20m,宜竖向分区域分系统设置。

3、低温热水地面辐射供暖系统的地面结构,宜由基层(楼板或者与土壤相邻的地面)、找平层、绝热层(上部铺设加热管)、伸缩缝、填充层和地面层组成。与土壤相邻的地面,必须铺设绝热层,绝热层下部应设置防潮层。直接与室外空气相邻的楼板,也必须设绝热层。

4、对于潮湿房间如卫生间、游泳馆等,在填充层上部应设置隔离层。

5、填充层的材料宜采用C15豆石混凝土、豆石粒径宜为12mm。

6、填充层厚度:热管采用外径为16mm铝塑复合管时,铺设复合地板区域不宜小于40mm,铺设地砖、大理石区域不宜小于20mm;当加热管采用PE-X、PE-RT或者PB管时,铺设复合地板区域厚度为50mm,铺设地砖、大理石区域不宜小于25mm。如地面荷载大于20KN/㎡时,应会同结构设计人员采用加固措施。

7、连接在同一分集水器上的同一管径各环路加热管的长度宜尽量接近,并不宜超过120m。加热管的布置,应根据保证地面温度均匀的原则,选择采用回折型(旋转型)、平行型(直列型)。加热管的铺设管间距,应根据地面散热量、室内空气设计温度、平均水温及地面传热阻等通过计算确定。

8、分集水器不得安装在有触电危险的区域。分集水器安装区域周围200mm内不得有电气设施(如插座、接线盒等),如必须设置,则电气设施要求具备防水功能,同时须在相应回路设置漏电保护功能。


设计图纸

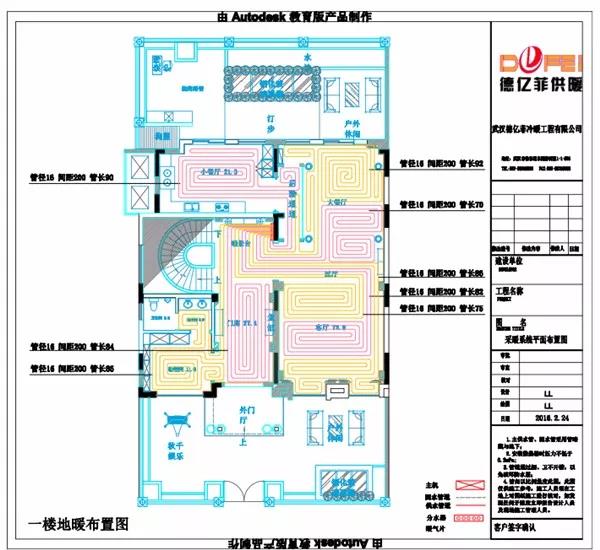

一楼地暖布置图

二楼地暖布置图

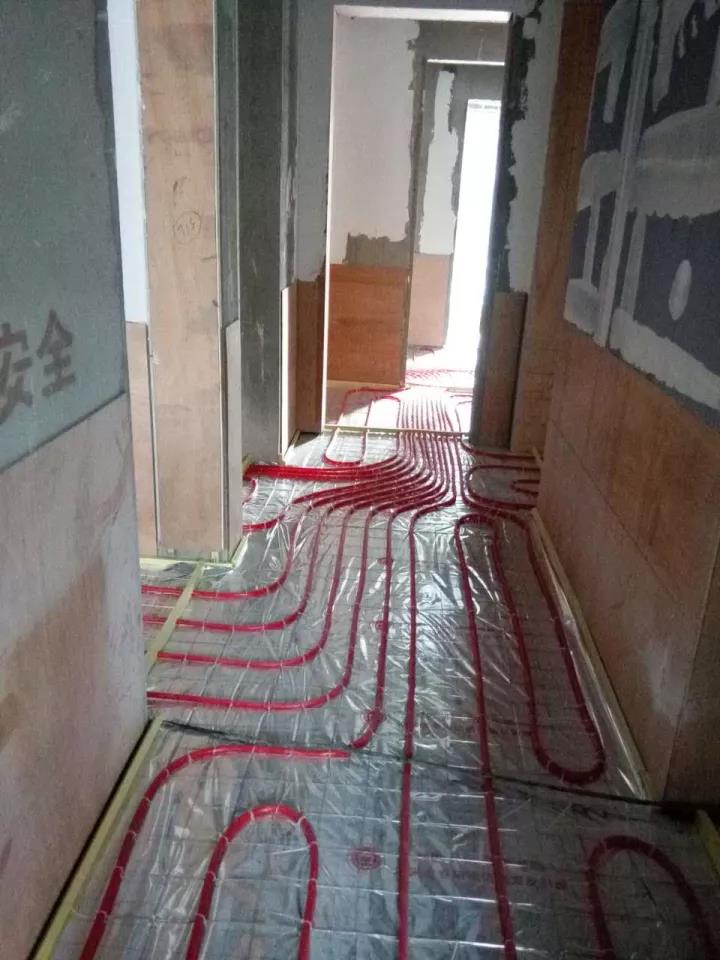

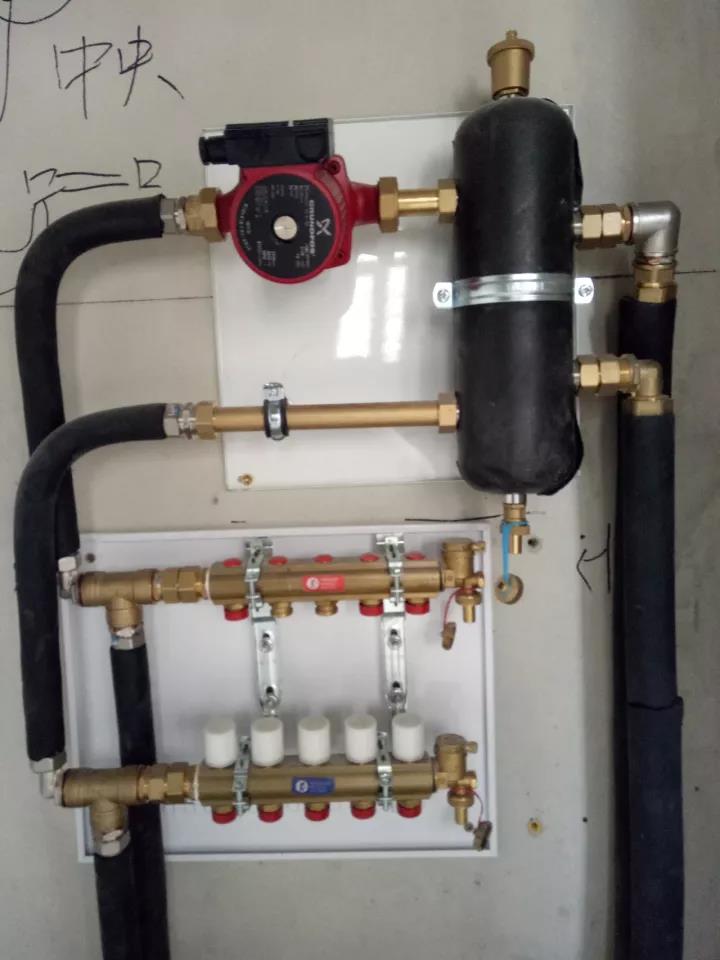

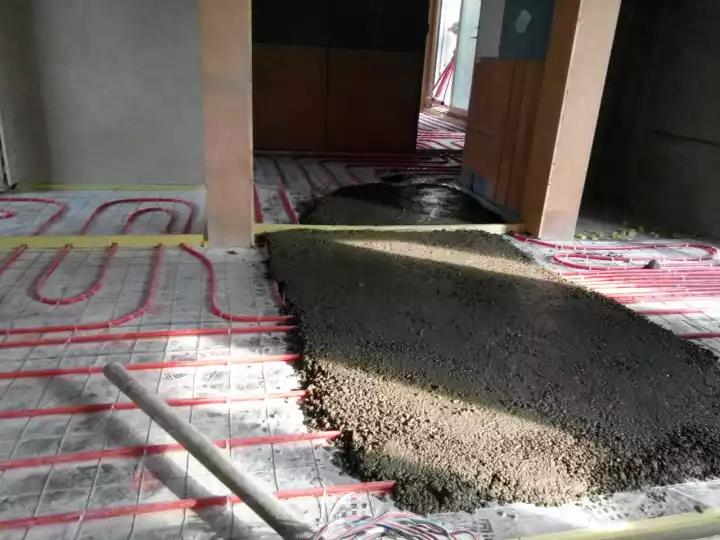

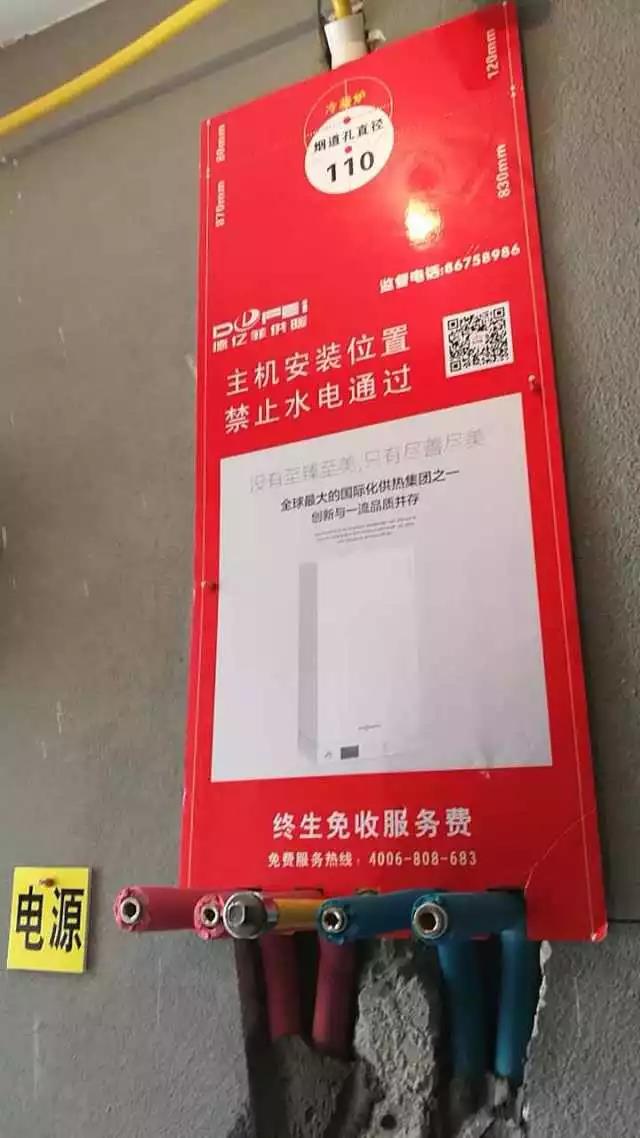

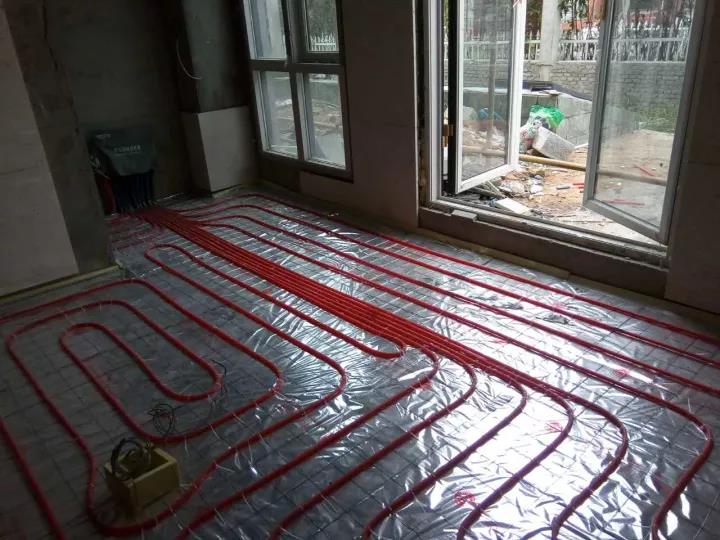

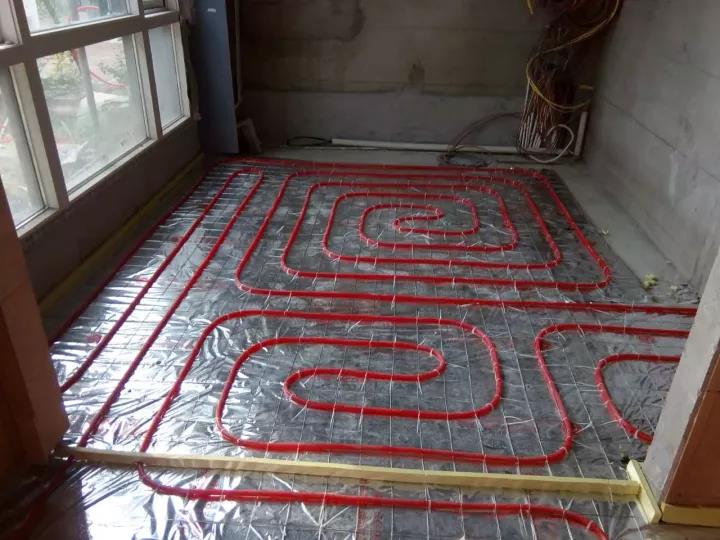

现场施工图片
