摘要：我们知道，新建和改造住宅楼的供暖系统大多采用的是分户系统。而这其中，有一部分采用的是单管串联（跨越式）散热器供暖系统或者地板辐射供暖。本文结合案例分析其自身的特点，提出改进的建议。

关键词：分户系统；散热器供暖；地暖；改造

案例一：某既有居住建筑节能改造工程，有业主反映出现后两组散热器不太热的情况。

该项目是某市某区住建局组织的散热器分户改造。当我敲开一家用户的门，在里面转了一圈后，便知道是什么问题了——热力不足。在咨询业主具体情况后，我们发现系统设计没问题，因为我家也是这个温度，所以最后得出的结论是热力供的“不给力”。

供暖是一个系统工程，包含设计、施工、运行等，这些都与供暖质量息息相关。当我们进入业主室内的时候，明显感觉屋子里很暖和，多待几分钟就需要把大衣脱下来，保守估计室温可达20℃。而目前国家规定的室内温度是18℃以上，如此一来，该户室内温度就达到标准了。

但业主的不满在于后两组的散热器不够热。一个现实问题：热力公司的供水水温只有40℃左右，热水在室内散热后，后两组散热器的回水温度最高只能达到30℃左右，与实测供回水水温只差了10℃左右，这就说明这套供暖热水循环系统已经相当不错了。但如果热力公司的供水水温能达到70℃，而且供回水温差依然能保持10℃左右，那么这家业主的后两组散热器肯定是非常热，甚至烫手……

既有居住的建筑如果做节能改造，室内一般会采用明管，故多采用单管串联系统。虽然双管系统效果更好，但是管道增加了一倍，就会使屋子里在安装上显得很乱。当采用单管串联系统时，应采用单管串联的跨越式，即在每组散热器并联旁通管，给每组散热器安装散热器恒温阀，由恒温阀控制流经散热器的流量，使其多余的热量分给下一组散热器，这样理论上就不会出现“前热后凉”的情况。

举一个例子，一位妈妈给兄弟三人买了6个鸡腿。如果每个人分2个鸡腿，兄弟三人则每人有2个鸡腿。如果老大抢了3个鸡腿，老二拿了2个鸡腿，老三就只剩下1个鸡腿了，所以结果就只能是老大吃撑了，老三吃不饱。

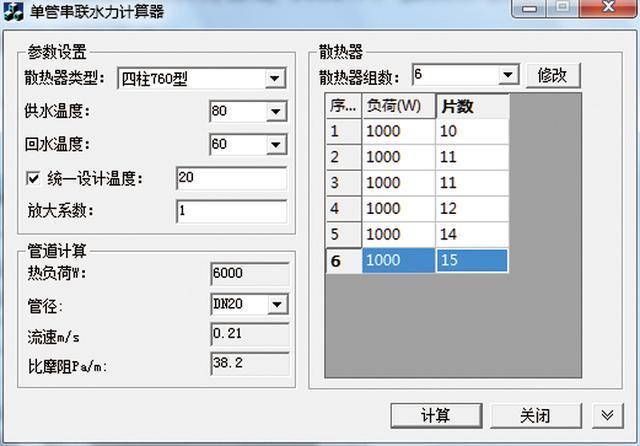

还有一个问题是用户随意加散热器片。对此，我们通过试算，来看看能得到什么结论。先假设有6个房间，每个房间的负荷都是1000W，供回水水温为80℃/60℃。按照热水流经散热器的顺序，每个房间所需散热器的片数为：10、11、11、12、14、15。

如果觉得设计师预留的散热器片数不够，怎么加呢？随意加？比如客厅加5片，卧室加2片？或者自己换，客厅换6片1.8m高的立柱式钢制散热器？

对于答案，我先不说，我们还是看看计算结果如何吧！

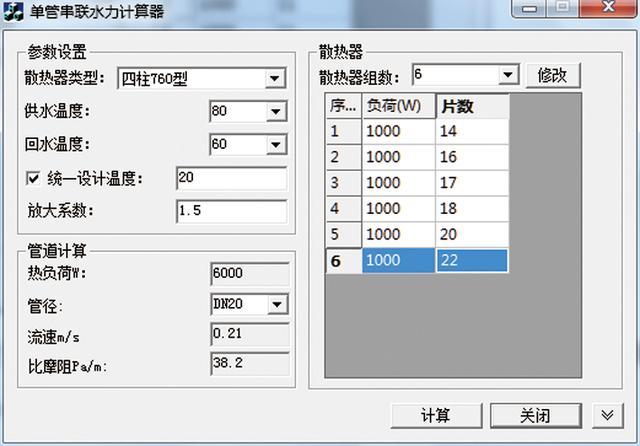

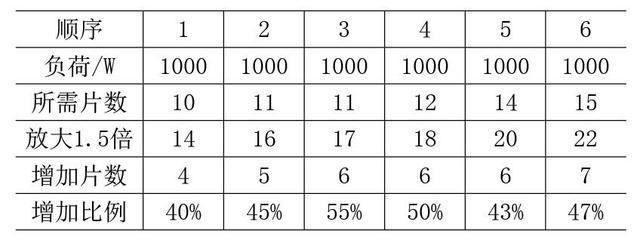

如果将各房间的负荷放大1.5倍，按照热水流经散热器的顺序，每个房间所需散热器的片数为：14、16、17、18、20、22。相比未经放大时各房间的负荷，各组分别增加的片数为：4、5、6、6、6、7。

这样的增加结果是不是很出乎意料呢？貌似不是都增加1～2片那么简单，而是越往后，增加的片数越多，增加的片数貌似接近各自原来片数的40%～50%左右。为什么第一组增加4片，最后一组要增加7片呢？因为散热器的散热能力和其平均水温有关。最后一组散热器的进出水水温和第一组相比，要低很多，故需要更多的散热器片数。

为什么不管业主怎么改，用温度计测起来还是20℃呢？我们可以把业主家想像成一个大的空盒子。只要里面总的散热器片数达到需求，室温就不会太低，只是各房间热量分配不够均匀而已。如果各房间的热量能实现自平衡，就是热量从温度高的房间逐渐向温度低的房间转移，那么房间的温度也会相对均匀。

设计师与常人的区别也许就像书法家与常人的区别一样，只是书法家写的字更漂亮而已，而我们设计师的优势应该是设计的热量分配更合理。

案例二：某既有居住建筑节能改造工程中，散热器出现“前热后凉”的情况，业主表示想做“热炕”。

刚进入到业主家里，我一看就明白是怎么回事了。

首先，每组散热器没加散热器恒温阀，和案例一的情况一样，不多说。

其次，业主自己换了散热器，每个房间都是10片。而单管串联系统中散热器片数的问题我们已经说过，所需的片数跟所在的顺序是有关系的，即使同样的房间，如果中间的房间需要10片，那么第一组可能需要五片，最后一组可能需要15片或更多。更为严重的是，第一组是厨房，第二组是餐厅，之后是客厅、两个卧室、卫生间。设计师的原则一般是优先保证主要房间的温度，即客厅和卧室。按照正常的思维，该业主家中的供暖系统应该还存在水倒流的问题。

然后，重点是业主要的“热炕”。当业主掀开床箱时，我看见里面盘了2～3圈的地暖管。如此，床就能热？肯定不能。要知道地暖管是在地暖垫层里，被水泥紧密包裹，靠的是固体传热。而业主家中的是要用地暖管隔空传热，效率很低，当然不热了。

对此，我给业主提出了两个方案：一个是床箱里放一个板状的散热器，并固定在床板上，让散热器把床板烤热，然后床也就跟着热了，如此相当于固体传热。

另外一个是用地暖管，但要把地暖管固定在床板的上面，然后把上面的褥子铺厚一点，这样也相当于固体接触，直接传热。如果想要效果更好，可以用带均热层的沟槽保温板。为什么要用带均热层的保温板，原因是如果没有均热层，地暖管和褥子接触的面积较小，传热效果就会很差。

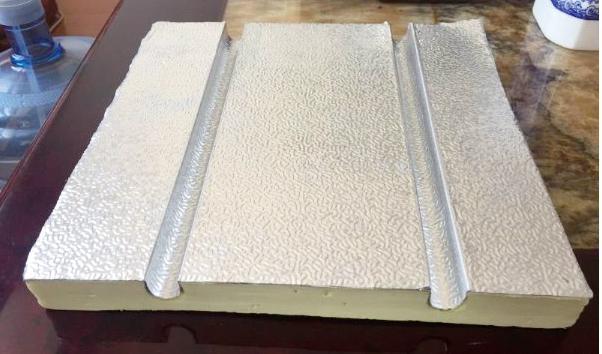

带均热层的沟槽保温板

案例三：顶层居室安装地暖，室温温度偏低。

住在顶层的朋友可能会有这样的体验：室内温度要比楼下室内温度低1℃～2℃。原因是什么呢？因为顶层居室的上一层是屋顶，屋顶上方是滴水成冰的天空，耗热量很大，特别是年久失修的楼房，耗热量会更大。

如果分、集水器位置合适，可以分别从分、集水器引出供水和回水管道，接装一个立式明装风机盘管，这个一般用在宾馆或写字楼，类似空调的室内机，只不过利用的工质不是氟，而是集中供热的热水，而风机盘管耗电的设备只是一个小风机，很省电。或者可以选择落地式、明装的风机盘管，外形有点像散热器。当然，还有挂式的风机盘管，样子像分体空调的室内挂机，也有人叫“水空调”。需要指出的是，市政热力的热水水质可能很差，接入风机盘管的时候一定要安装过滤器。

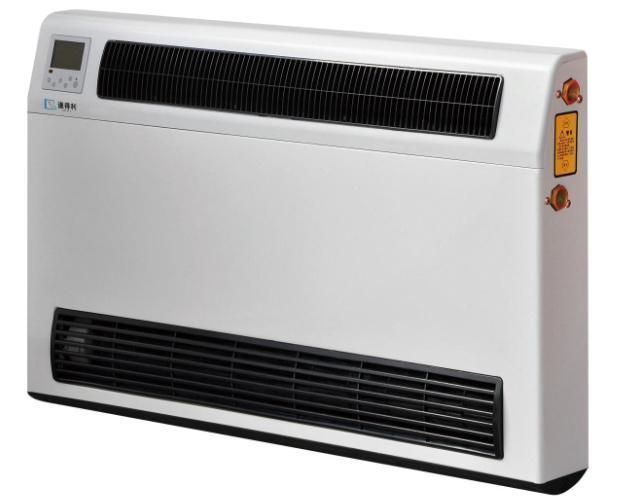

立式明装风机盘管

说到这里，需要特别强调的是，所需散热器的片数和房间面积的大小真的没有太大的关系！因为室内的供暖负荷是由外墙、外窗等直接接触室外空气的围护结构决定的。

另外，如果用户家中的散热器安装了配套的暖气罩，那么在供暖季内就可以不摘掉暖气罩。当然有的朋友还会在暖气罩的上面打很多孔，以便热风更好的对流。

最后，谢谢和我一起到最后的朋友，关于采暖系统问题的讨论，欢迎朋友们来信一起交流。
