安庆碧桂园迎江御墅地暖施工
工程地址：安徽省安庆市迎江区长江北岸至秦潭湖南岸
工程概况：
安庆碧桂园位于安徽安庆潜力新区——安庆东部新城商务区的中心地带，长江北岸，地理位置优越，水陆交通便捷。该区域为近年来政府重点发展区域，整合了各种投资、经营的优势资源，用全新的商业模式打造的城市新中心。项目紧邻安庆市第二绿肺秦潭湖世纪生态公园，南望长江，是未来安庆生态人居典范。随着城市化进程的加快和政府的大力扶植，蕴含着巨大的区域升值潜力。
设计参数：
1、《地面辐射供暖技术规程》（JGJ 142-2004）
2、《采暖通风与空气调节设计规范》（GB50019-2003）
3、《低温热水地板辐射供暖系统安装》（03K404）
3、《低温热水地板辐射供暖系统安装》（03K404）
据中华人民共和国行业执行标准《地面辐射供暖技术规程JGJ142-2004》，根据用户需求以及房屋结构，提出最佳设计方案及管路系统图，确认后，再根据相应技术参数进行设计。
设计参数：冬季室外温度：-4℃ 供暖进水温度：60℃
冬季室内温度：20℃ 供暖回水温度：45℃
地表蓄热温度：26-28℃ 蓄热层厚度：30mm
排管平均管间距：150-200mm
地暖盘管规格DN16（外径16mm，内径12mm）
高密度挤塑板（厚20mm，密度30-40kg/cm3）
设计与配置具体说明：
室内地面采暖W =q×A
q-单位面积采暖热负荷,120w/m2
系统说明：
1, 由地面辐射采暖面积与地表热符合系数计算所需功率,考虑到地暖和生活热水共用一个热源, 选择德国24KW威能采暖壁挂炉，满足业主采暖和生活热水的需要。
2，地暖管材选择伟星PERT地暖专用管。伟星PERT地暖专用管具有很强的防渗氧、抗压和耐高温等性能。产品质量达到国际一流水平，使用安全。产品质保五十年。
3，对于一个较小面积的房间或区域，为了便于水利平衡，受热均匀只设置一个回路，对于较大面积的房间或区域布置了两个或多个回路。
4，采用德国曼瑞德温控同时实现各个房间的温度自行设定与调节，省时、节能。
5，采用德国曼瑞德分集水器对每个支路进行调节，曼瑞德分集水器是一次锻造而成，更不宜漏水，产品质保三年。
6, 锅炉，分集水器，温控等定位根据实际现场校准 。
工程概况：
房型：双拼三层别墅
采暖面积：130㎡（根据平面图纸计算所得）
用途：提供地热采暖
气源：使用天然气
材料清单：
前置过滤器：德国 霍尼韦尔
分集水器：德国曼瑞德 不锈钢系列
地暖管：中国伟星1216PERT地暖专用管
自控系统：德国曼瑞德
小区环境：

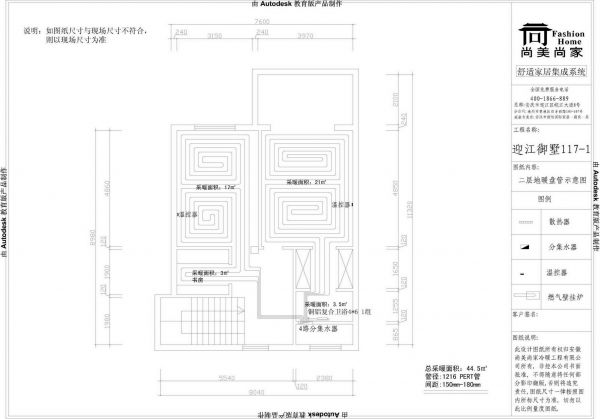

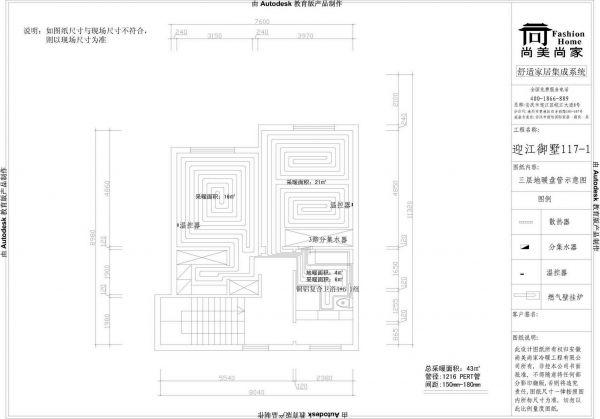

CAD施工图纸：
在项目工程开始前，客服部需要配合工程部联系好业主，在水电进场施工时同时定位（包括锅炉位置、分集水器位置、温控面板的位置等），线路和管路的走向，与业主沟通好。

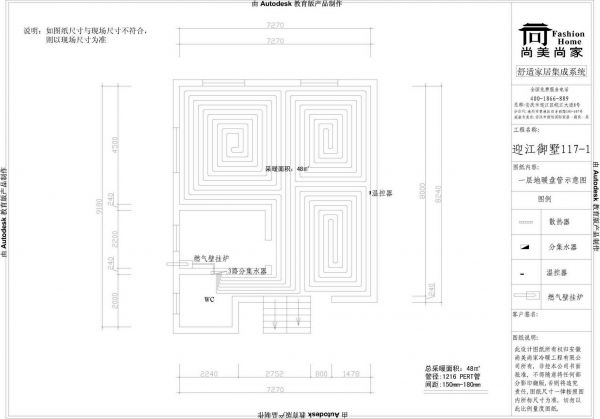

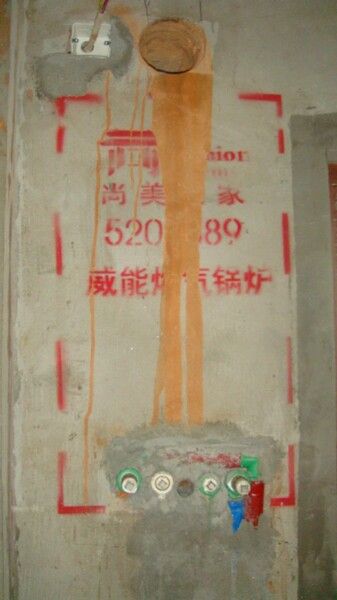

锅炉定位图：
主管道保温采用的是市面上较好的PE保温

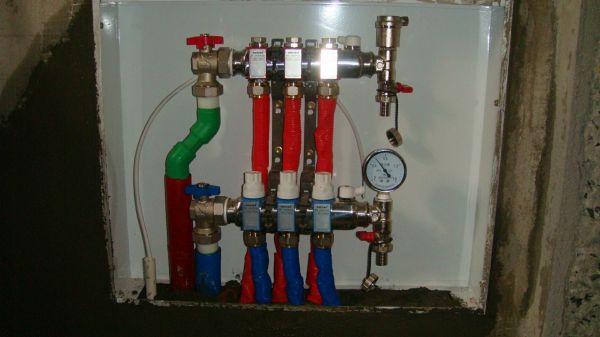

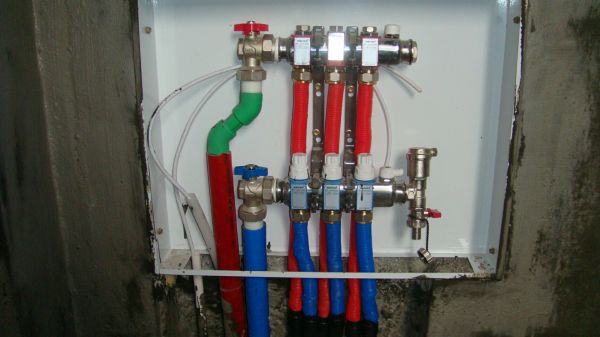

分集水器安装图（德国 曼瑞德）：

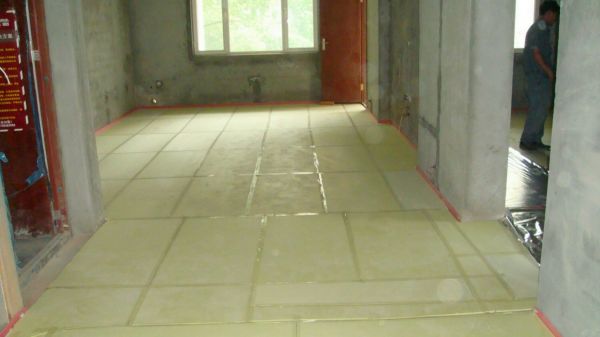

1、 铺设保温板之前，地面必须平整无杂物；当地面高低差＞8mm时,必须先做一层找平，业主同意不用找平除外。挤塑板铺设过程中，要减少碎块的拼接，活动板缝之间要用透明胶带粘牢。沿踢脚线位置有一层边界保温条，防止热量流失。

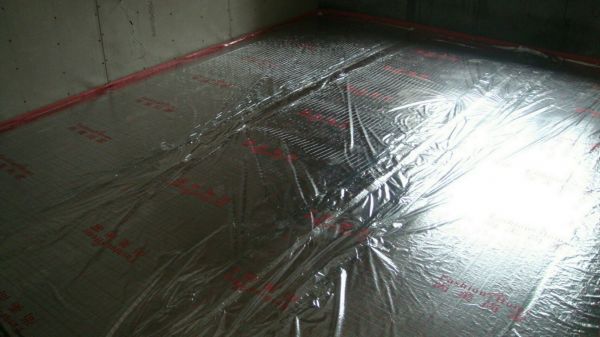

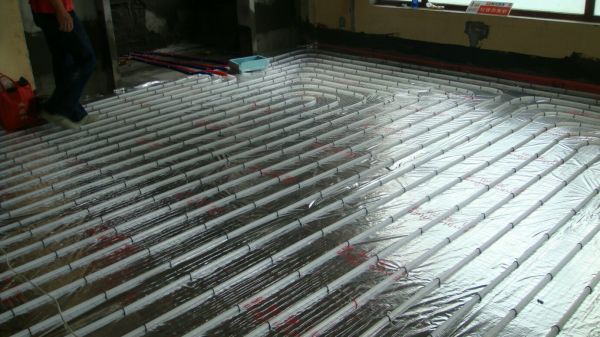

2、铺设反射膜要搭接，至少50mm，且搭接处要用铝箔胶带粘牢，反射膜的刻度线必须平整对齐，不得出现褶皱。

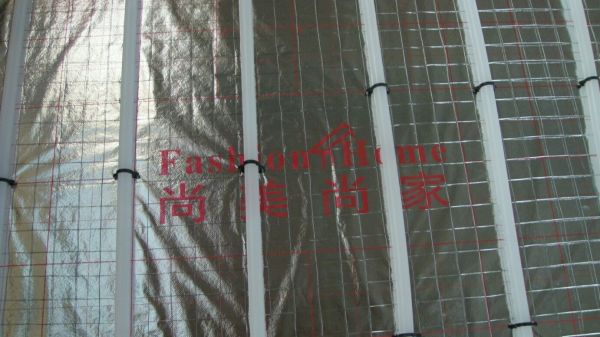

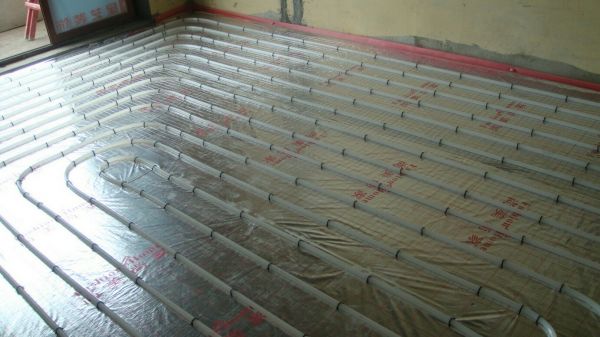

3、铺设钢丝网时，小心褶皱划破下面的反射膜，钢丝网应平整紧贴反射膜，局部翘起的部位应用卡钉或其它物体固定。

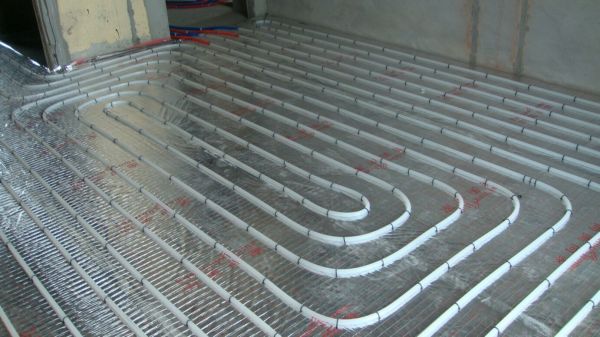

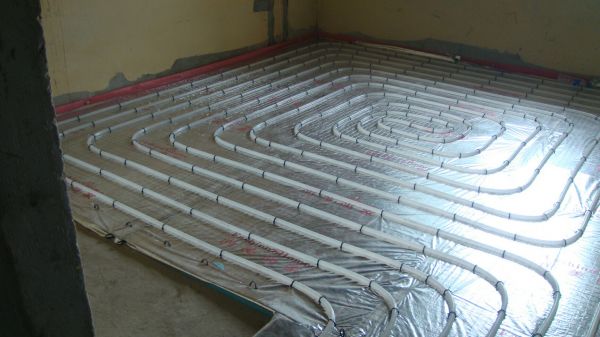

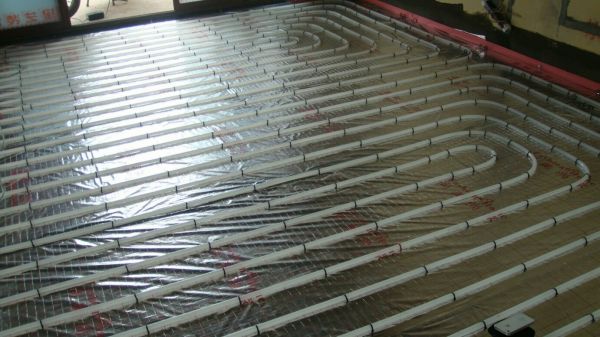

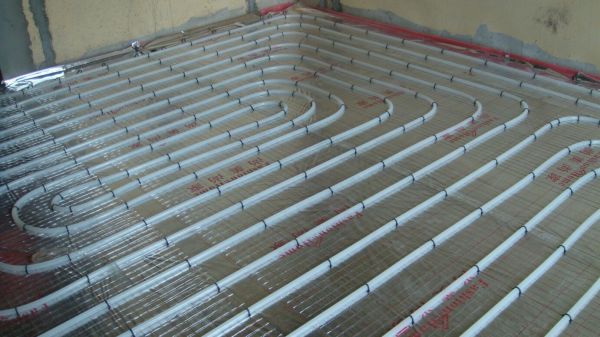

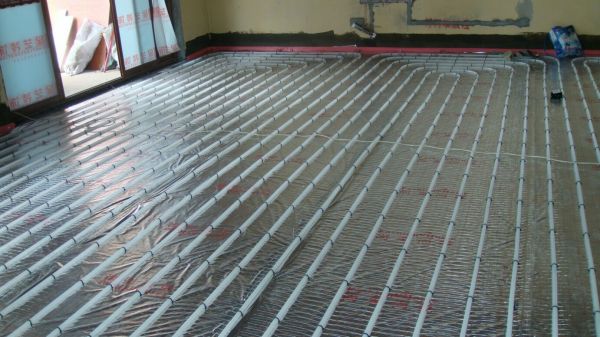

4、地暖管的铺设

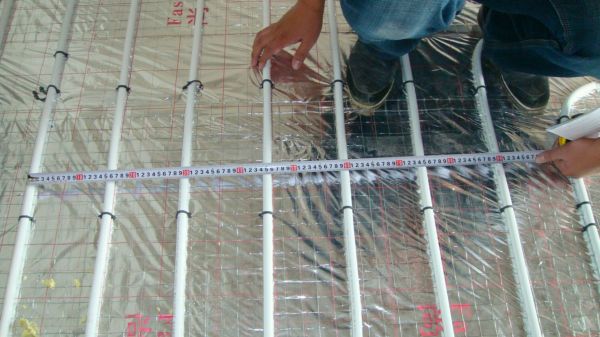

按照施工图纸设计的铺设区域、管间距、布管形式，逐路铺设。地暖管连接分集水器时，地暖管露地部位必须加硬质套管；各个回路排列整齐有序。加热管固定点的间距，直管段部分固定间距宜为0.5m，弯曲管段部分的固定点间距宜为0.2m。地暖管的弯曲半径不得小于8倍管外径，严禁出现死弯，埋设于填充层内的加热管不能有接头。
铺设完成的地暖管路排列整齐，管卡一致。
房间里地暖管路铺设应避开落地衣柜的位置，避免冬季衣柜受热变形。
管路铺设完成以后，要进行打压试验。所有环路安装完毕后，必须进行水压试验；试验压力为工作压力的1.5倍，但不得小于0.6Mpa；稳压1小时，压降不大于0.05Mpa，不渗不漏为合格。
现在进行收尾工作：验收
地暖管路的验收

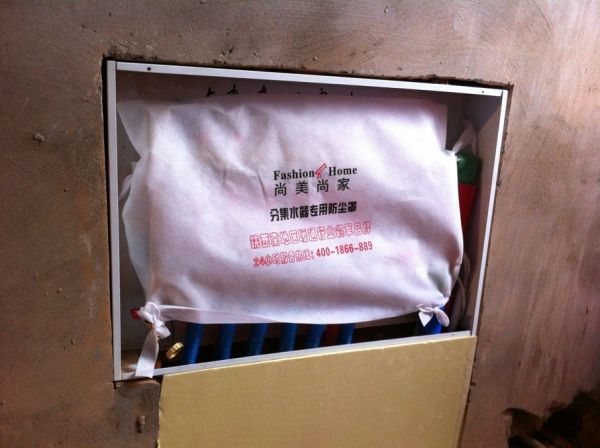

给分集水器安装防尘罩
工程施工结束，工程部将施工单交至客服部，由客服部通知客户验收，工程部接到客服部具体验收时间，有工程部经理、销售人员、客服人员、客户四方在场进行验收。确认材料均为报价上的材料品牌规格；分集水器打压试验压力正常，无渗水漏水现象；地暖管间距符合要求并无“死折”，没有任何接头。前期的验收内容如上，就等客户验收合格后签字。
