如何做好燃气采暖热水炉的防冻保护?
admin      2016-11-21 18:09     来源:中国壁挂炉网     浏览量:507

    近十年来,随着分户式采暖在中国的兴起,作为分户式供暖设备的主力军——燃气采暖热水炉(俗称“壁挂炉”),也进入了黄金发展时期。如今,国内市场在售的壁挂炉品牌众多,可谓百家争鸣!但是,由于市场发展迅速,需求量大,各大厂家纷纷加快了其产品投向市场的进程。由于研发周期相对较短,对使用环境的评估不足,技术沉淀有限,加之后续安装、调试、使用等环节中对相关人员的培训不到位,导致壁挂炉产品在市场上出现的故障率远高于其它家电类产品。据了解,整个采暖季因“冻”而导致的壁挂炉系统故障非常多。本文将重点讨论壁挂炉安全保护措施之防冻保护,希望对提升壁挂炉的产品性能及使用安全有所帮助。


1因结冰而导致的几种常见故障现象

1.1 板换与水路阀体接口处漏水

    板换在整个壁挂炉中处于相对较低的位置,而且本身也有一定的水容量,以常用的一块12层板换为例,其储水量约为300ml左右。当板换内的水结成冰时,板换就会发生膨胀,与水路阀体配合的密封面也会出现凸起变形,导致固定螺栓松动,产生间隙,出现漏水问题。(图1为一块因结冰膨胀而导致密封口凸起变形的板换)


1.2 水泵冻裂漏水

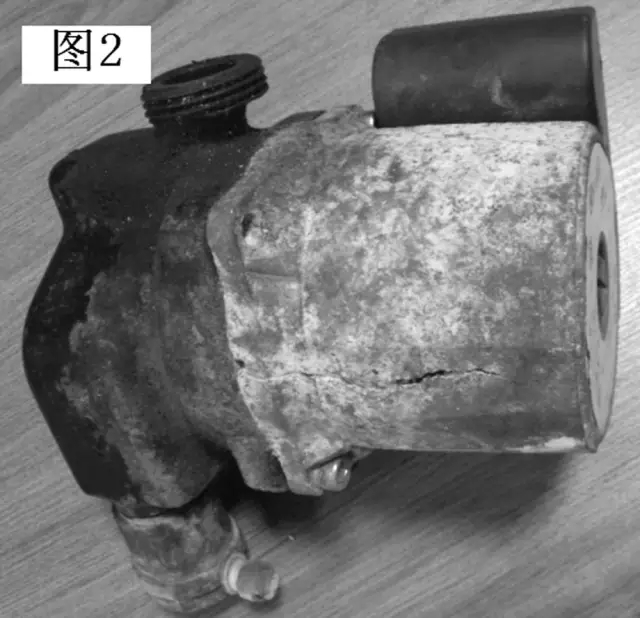

    水泵因泵座腔体内储水量最大,所以常见的冻裂部位就是泵座,无论是塑料材质或者是金属材质,在水凝结成冰的巨大膨胀力作用下,都不能幸免。严重时,电机内部的屏蔽套都可能会胀裂,如不及时更换处理,会发生漏电,可能导致严重人身安全事故的发生,后果非常严重。(图2为一个因结冰冻裂的水泵)


1.3 主换热器变形或爆裂

    主换热器内部结冰后,铜管内径被撑大,套在铜管上的换热翅片将会发生波浪状的扭曲变形,如果是套管式主换热器,内部的卫浴、采暖管路很容易因撑裂而导致走水。而主换热器的爆裂一般发生在管道结冰堵塞后,壁挂炉开启燃烧时。主换热器进、出水连接管因结冰堵塞,感温探头(NTC)及极限温度开关无法检测到主换热器中间位置的温度,主换热器内部的水就会因持续燃烧而压力急剧增大,最终在主换热器管道的最薄弱处爆开,非常危险。(图3为结冰燃烧后爆裂的主换热器)


2壁挂炉自动防冻保护功能

    对于壁挂炉而言,自身的防冻保护功能必不可少,一般可采用两级防冻或多级防冻保护功能,在不同的温度点下自动运行不同的防冻保护方式。较常用的有三种防冻方式:泵运行、燃烧加热、锁定。

2.1 泵运行

    一方面,利用循环泵运行时产生的热量加热壁挂炉内部管道的循环水,但由于此种加热方式产生的热量非常有限,尤其对于供暖面积较大的系统,对整个系统温度几乎没有影响;另一方面,众所周知,流动的水不容易结冰,利用水泵循环,产生水流,缓解系统水的冻结。泵运行由芯片程序控制,在关机状态下,当检测到系统水温度低于某个温度点时,水泵自动运行,一般设置温升2K停止或定时间歇运行。

 2.2 燃烧加热

    在关机状态下,当温度传感器探测到系统水温度接近结冰点时,壁挂炉将自动启动点火燃烧,当系统水温上升到某个固定温度点时,停止燃烧,一般设置△t=10℃~15℃。

 2.3 锁定

    当壁挂炉温度传感器探测到系统水温度处于一个可能已经结冰的温度点时,系统将自动锁定,防止管道堵塞时因燃烧引发的安全事故。这个温度点一般处于结冰临界点或以下,因系统管道各点存在温差及感温探头误差,保险起见,锁定温度点一般设置为2℃较为合适。

3生产、调试及使用过程中的防冻保护措施

3.1 出厂前要尽可能吹干壁挂炉内的残留水

    壁挂炉在生产厂家出厂前都要经过逐台通水测试,测试完成后,一般都采用高压空气吹净管道内的水,但是,因壁挂炉管道结构较复杂,内部都会保留一定量的残留水,尤其是板式换热器内,残留水量最多,而且很难排出。目前国内壁挂炉市场工程项目居多,安装在墙上后,经常很长时间才会调试使用,遇到严寒天气后,很容易因残留水结冰而导致板式换热器、水泵或其它壁挂炉配件胀坏,所以出厂前一定要尽量吹干内部的残留水,可适当增加吹气时间,并反复切换三通阀。

 3.2 通水调试后或暂停使用时,应排尽系统管道内的水

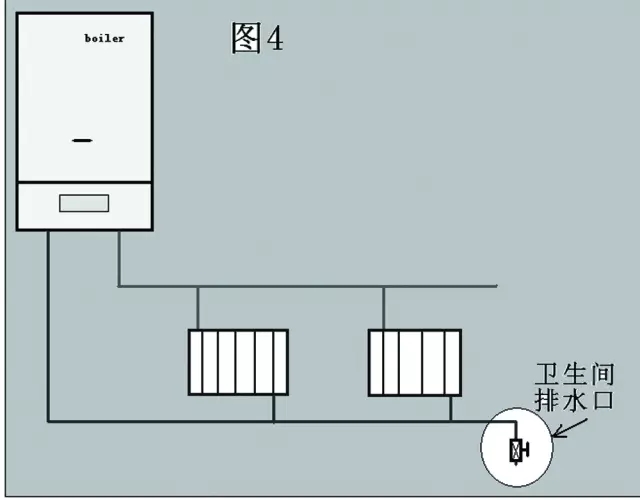

    通水调试后的防冻工作至关重要,90%以上的冻坏都发生在这个环节中。房地产工程项目经常都是集中调试完毕后验收,调试后壁挂炉管道内保留大量的水,部分没有用户使用的壁挂炉,在断水断电的情况下,壁挂炉自动防冻保护功能失去作用,很容易冻坏。另一种情况是,用户暂停使用过程中,因外出度假或其它原因长时间离开,出于安全考虑,一般都会关掉电与燃气,所以壁挂炉也同样失去自动防冻功能,也常出现冻坏事故。所以,在通水调试后或暂停使用时,一定要排干壁挂炉系统内的水!在采暖系统管道施工时,最低处一定要预留排水口或装排水阀门,以方便系统排水。排水口一般留在卫生间最下方较为合适,方便排水进入地漏。(如图4)


3.3 寒冷季节短暂关机应确保壁挂炉电与气的供应

    由于壁挂炉的自动防冻保护功能需要在电与气正常供应的条件下才能起作用,因此,用户在寒冷季节如果要短暂关机,停止供暖时,请确保电与气的正常供应。壁挂炉将在气温下降到设定温度点时,自动启动防冻保护功能,防止冻坏。

4总结
    根据笔者多年来对壁挂炉终端使用市场的了解,因冻而导致的各种壁挂炉故障位居前列,漏水泡坏地板造成的财产损失、爆裂对用户心理造成的影响都非常严重的。所以,壁挂炉厂家应对产品的使用环境、用户的使用习惯等进行更多深入的了解,从产品的设计、生产、安装调试及使用等各个环节上做好防冻保护措施,尤其要加强对用户进行使用培训与指导。只有安全的产品和安全的使用,才能使壁挂炉行业向着更高更远的方向发展。
