【项目概述】
工程名称：燃气锅炉+散热器系统+中央空调系统
工程位置：武汉市武昌长江江畔杨园段（华润橡树湾A2-200X ）
工程施工：武汉益骏达舒适环境设备有限公司
工程概况：
武汉华润置地橡树湾，是华润置地在全国的经典产品线，14城14座橡树湾。武汉橡树湾位于武昌滨江内环旁核心地段，尽揽长江一线江景资源。总占地面积19.6万方，建筑面积约57万方，容积率2.54，绿化率35%。
【工程施工】
分水器+散热器系统示意图

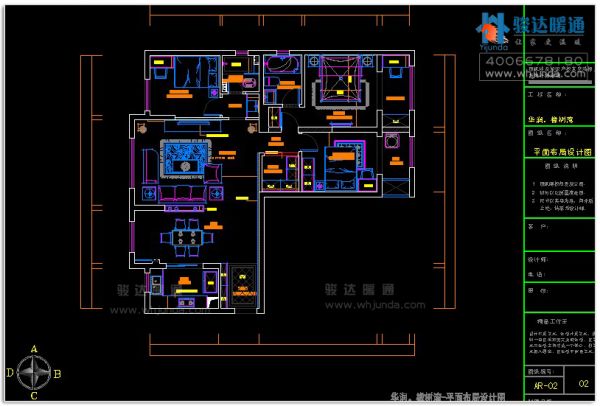

业主的装修设计图

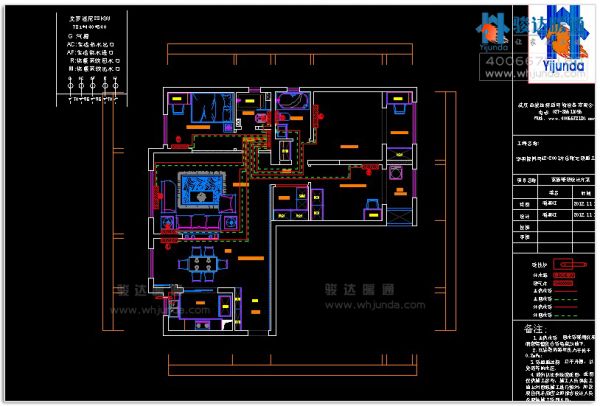

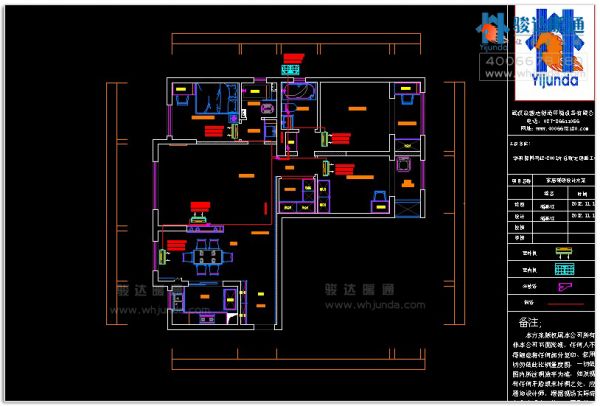

散热器系统设计方案图
日立户式中央空调设计方案图

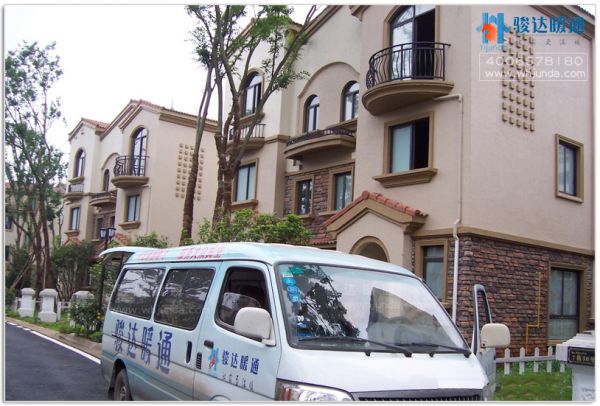

进场了~~进场了~~ 骏达暖通施工车

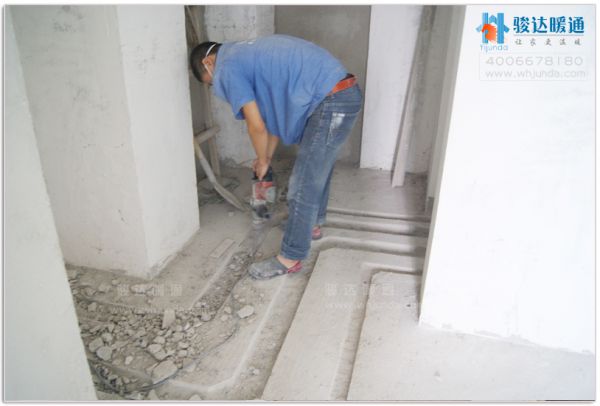

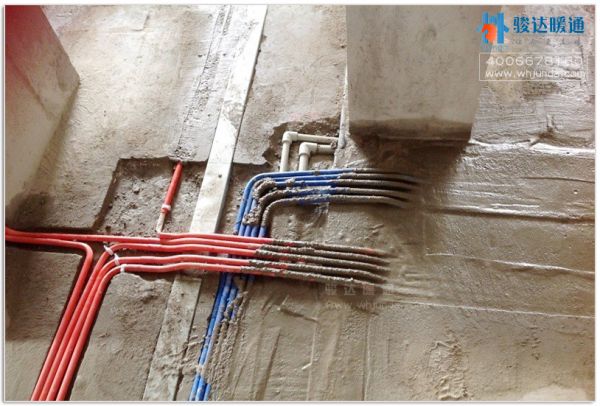

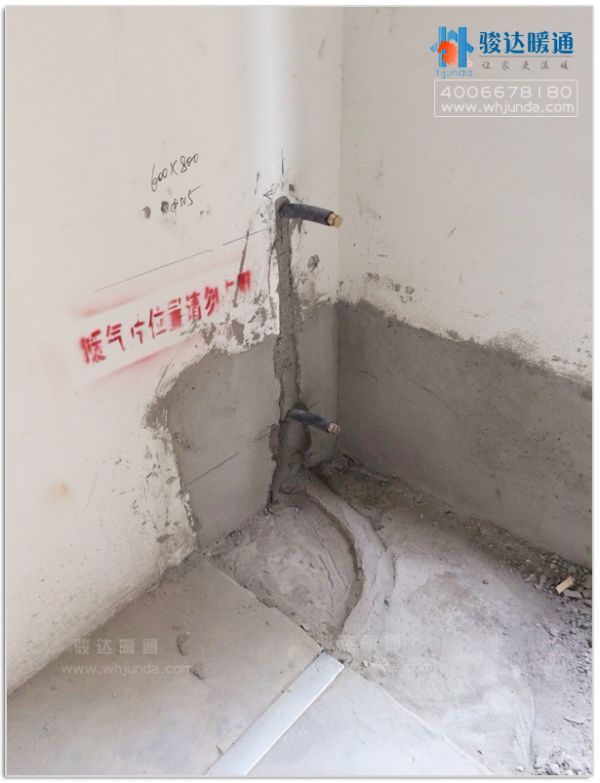

管道分多路

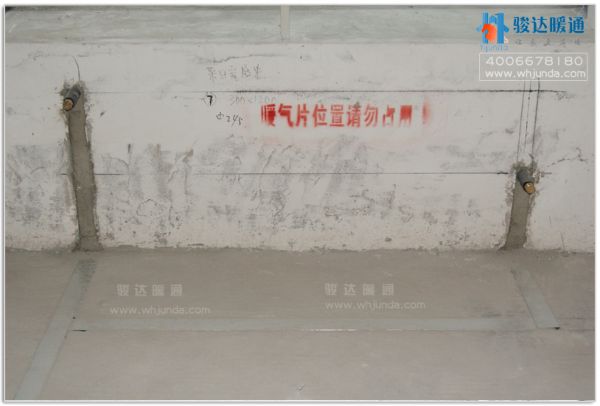

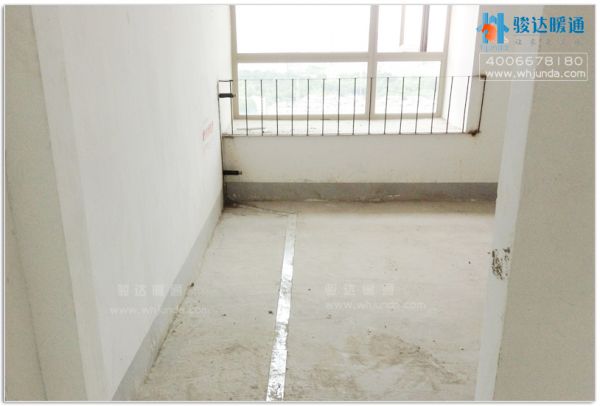

管道走好、U型槽面覆盖

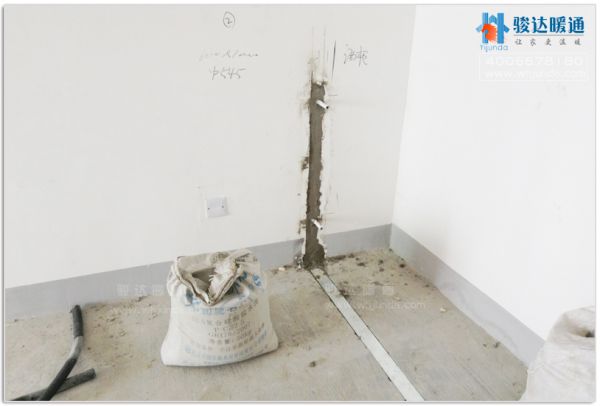

开始走水电
【空调系列】

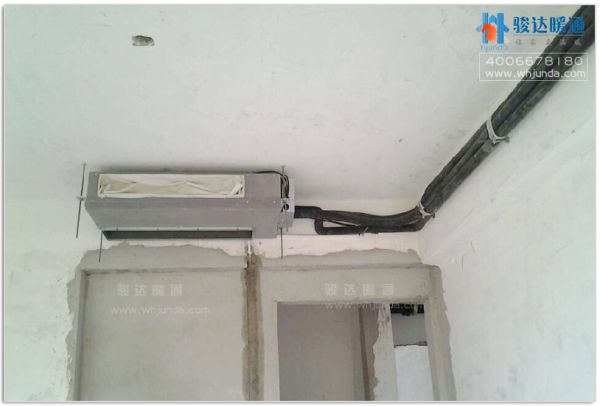

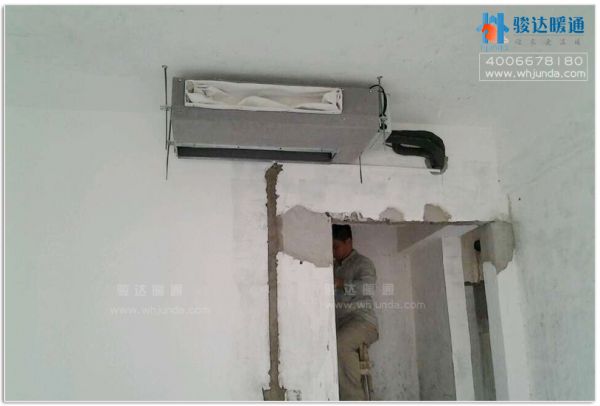

空调室内机安装，预留检修口，空调右边离400MM.
内机标准配提升水泵，冷凝水管安装不需要坡度，吊顶可以提的更高。
经过业主方先生家三个月的装修程序 基本完工，暖气片、主机壁挂炉、中央空调系统都安装调试结束，下面为拍下整个室居暖气片与中央空调的效果。
（家庭供暖-散热器系列）

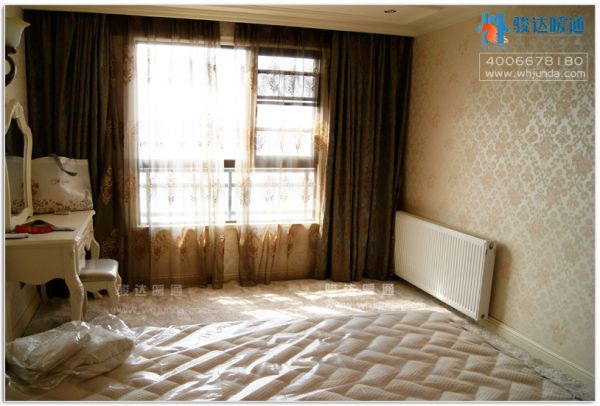

卧室暖气片效果，与装修风格完美的搭配，非常美观
采用原装进口意大利依玛品牌（型号：600mm*1000mm*100mm）。
进门处效果

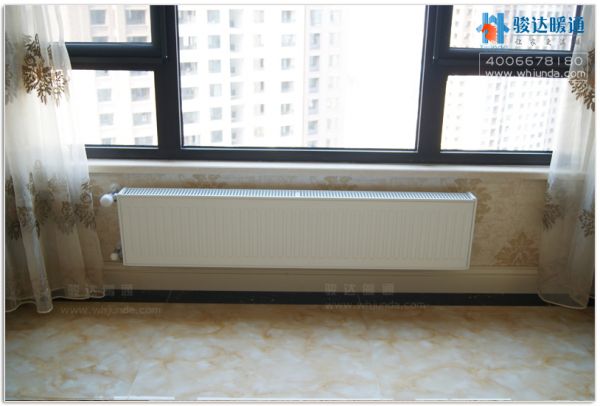

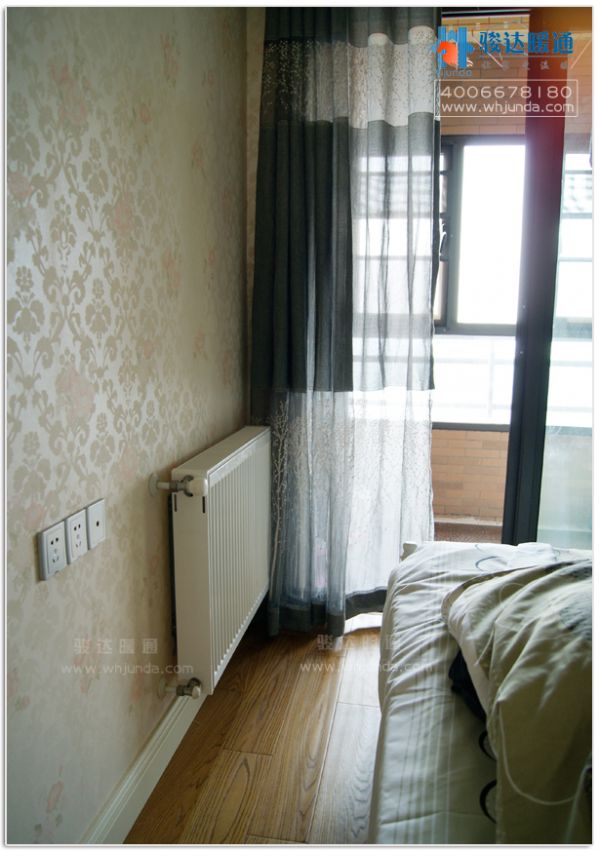

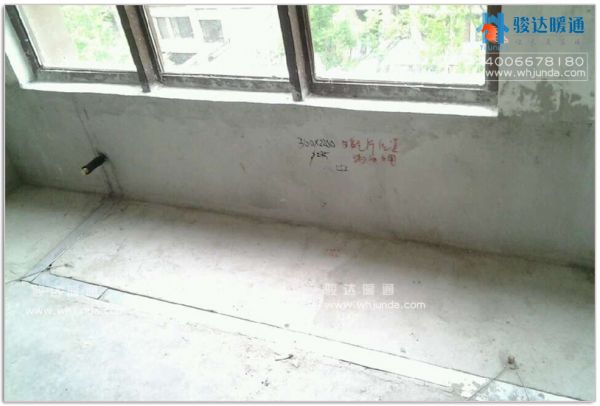

次卧室 飘窗下暖气片（型号：300mm*1400mm*100mm）

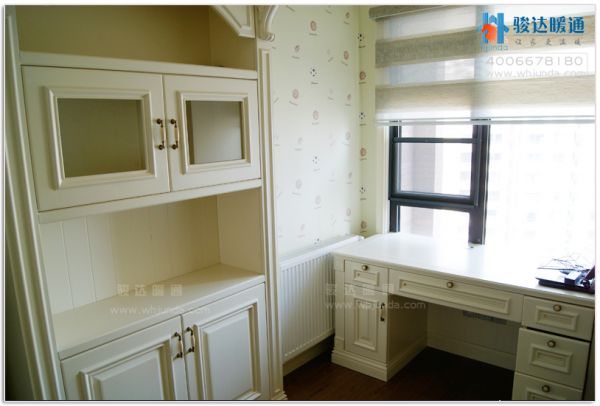

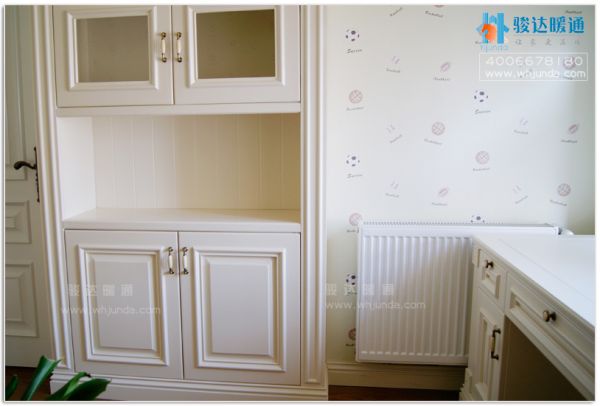

书房处暖气片因空间设计紧凑，安装于书桌旁（型号：600mm*800mm*100mm）
书房

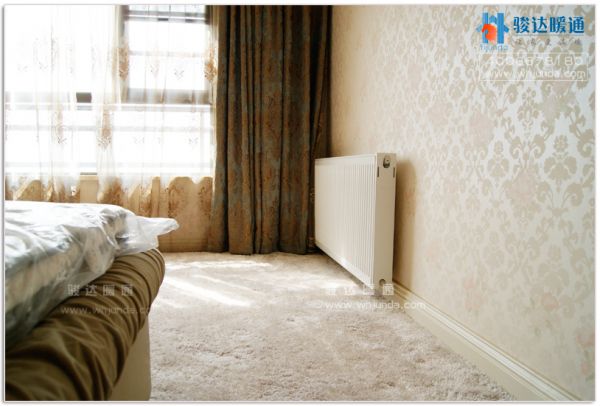

次卧室暖气片（600mm*800mm*100mm）

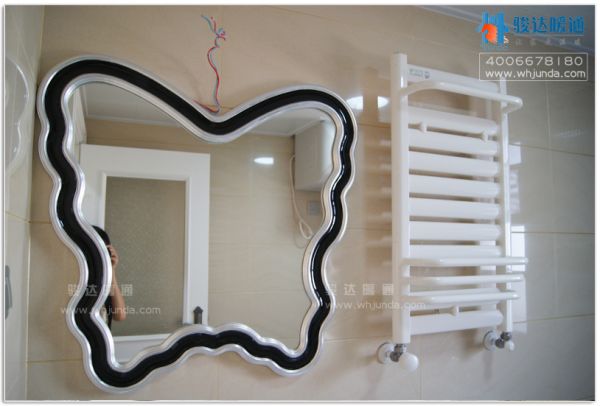

卫生间背篓 ，既可以采暖又可以搭放毛巾,与卫生间的装修很融合的搭配 型号：800mm*486mm
卫生间背篓 ，既可以采暖又可以搭放毛巾,与卫生间的装修很融合的搭配 型号：800mm*486mm

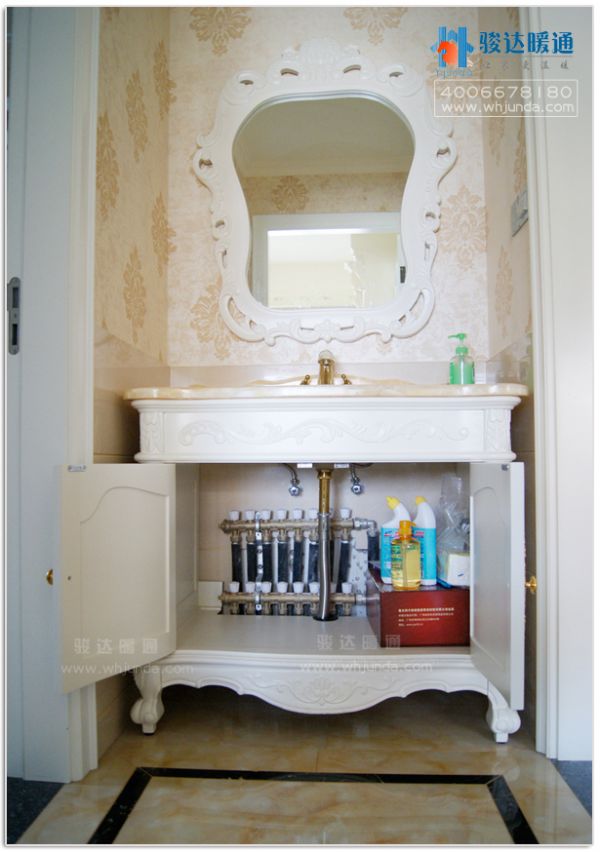

分水器安装于卫生间面盆内，既美观又实用,分水器采用进口嘉科米尼 （意大利）品牌

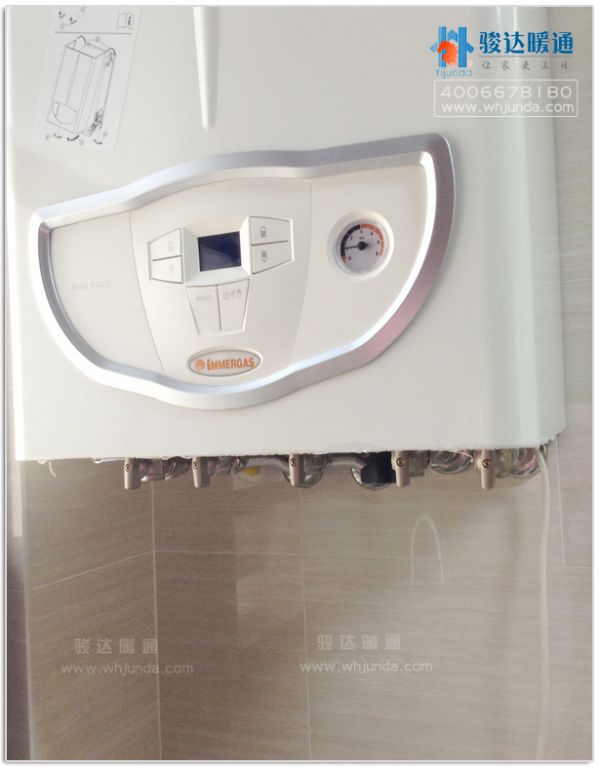

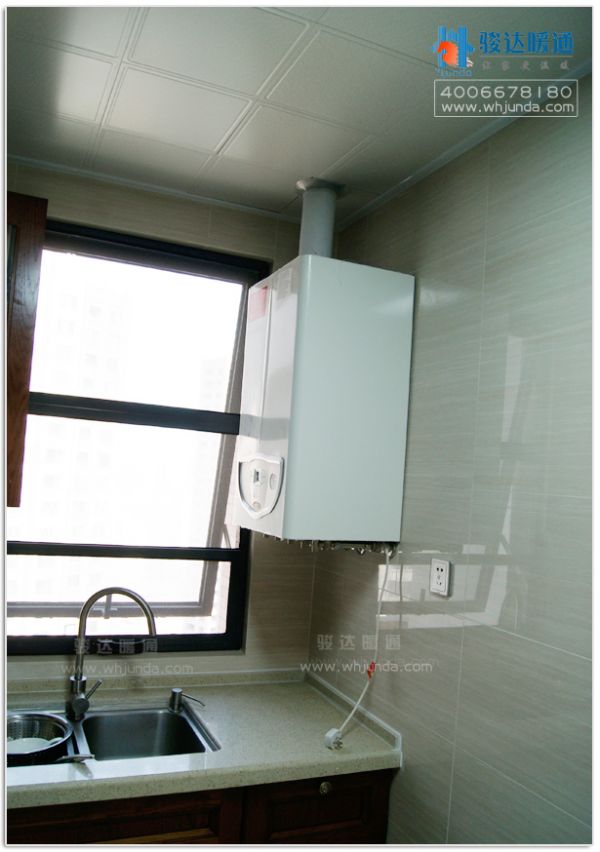

安装于厨房间的主机壁挂炉，意大利依玛品牌Eolo Mini 28KW
特点：
造型小巧 时尚便捷
● 更灵巧产品设计紧凑，最大限度的节省空间时尚简约的外形设计，可以满足家装或采暖改装的全部需求
● 更便捷两用及单采暖锅炉可供选择
● 独有LED显示屏, 信息一目了然
● 生活热水即开即用，热效率94.3%
● 采用板式换热器（铜主换热器及不锈钢二次换热）水温更稳定
● CPU数字电路，精确控温
● 采暖系统可调自动旁通
● 更安全断电记忆，断气保护等多达27项安全防护措施
● 国际最高防漏电保护等级IPX5D
● 密闭燃烧室，配合平衡烟道，防止烟气倒灌
主机与接口完美的对接（燃气接口、生活热水、生活冷水、回水、出水五个接口）
（中央空调）

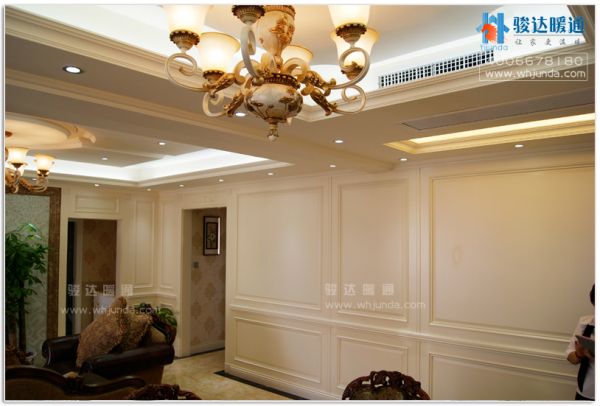

客厅处中央空调，回风口和检修口合二为一，更加美观大气
