壁挂炉安装“365”作业标准
风云天下      2019-07-19 10:14     来源:苏宁帮客技术管理平台     浏览量:6320

中国壁挂炉网讯:

                                                 安装前3项准备

1、安装人员须持燃气证上岗;

2、安装在通风良好场所,环境温度高于0℃的区域防低温冻坏,禁止安装在卧室,客厅,卫生间等人长时间停留的区域;炉体两侧及顶部需有50mm以上空间,正面需要500mm以上空间。

3、排烟口打孔位置,30kw以下设备需使用直径为60/100的同轴烟管当量小于4m,30kw以上设备需使用直径为80/125的同轴烟管,当量小于6m,同轴烟管口四周30cm处需无遮挡物,禁止将烟气排在公共烟道内。


                                           安装过程中6项注意

1、壁挂炉需安装在装饰完成的墙壁上,墙体表面为瓷砖时先用金钢钻外头磨孔后钻孔避免瓷砖开裂,定位打孔安装挂板时需保证挂板水平。

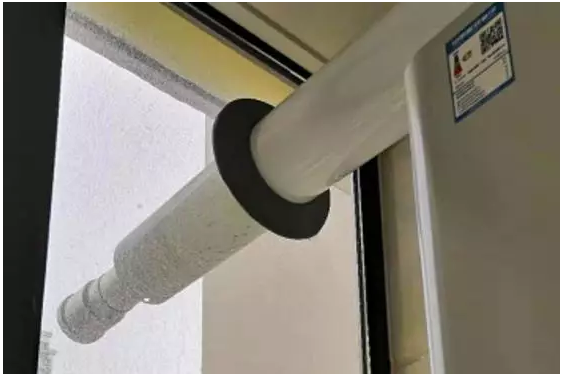

2、烟管安装需严格执行对应机型的当量长度要求,先将内烟管接头固定后再连接外烟管,避免串气。悬挂烟管每米需用固定支架支撑,常规壁挂炉烟管需内高外低倾斜1-3°,冷凝炉烟管需外高内低倾斜1-3°。

3、水管连接时需在生活冷水及采暖回水处安装阀门,接好后需通水,目测及使用卫生纸接头验漏。

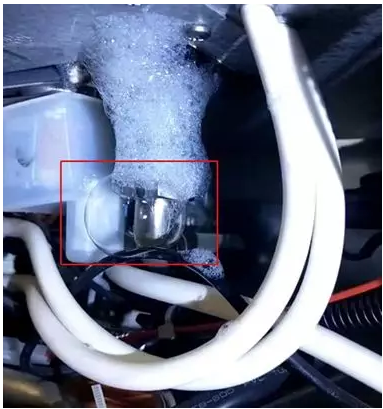

4、燃气管道需使用4分专用燃气管道、且小于6m;燃气管道在6-40M时,需更换成6分管。在炉体与气表之间需安装燃气阀门,接好后需通气并通过燃气检测仪或肥皂水验漏,严禁明火验漏。


5、电源需使用相位仪检测合格,电源位置需略高于壁挂炉最下端,用户家燃气表规格需满足对应壁挂炉耗气需求,30kw以下气表应为G2.5及以上,30kw以上气表应为G4.0及以上。


6、冷凝炉安装需将冷凝水排放口接管道排至非金属地漏或下水管道内。

                                                   调试5项必做

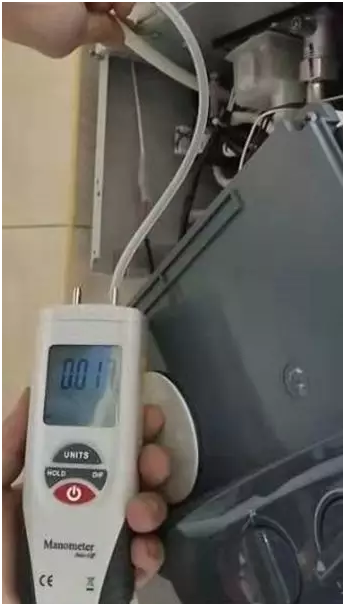

1、调试时,首先开启壁挂炉生活热水模式调至最高温度确认出水温度是否正常,用燃气测压剂在气阀的进气端测量燃气动态一次压力,燃气动压需在2000pa以上,否则需向用户告知燃气压力不足可能导致水温不足并签字。


2、采暖模式运行前,需充分排放采暖管道气体,避免造成局部高温报错甚至是损害机器内部构造。

3、采暖模式状态调试,暖气片系统加热时需通过散热片排气阀排水,至无气体混合排出为止,重复三次以上。地暖系统运行时需确保系统内自动排气阀为开启状态,需观察到采暖水温逐步上升,持续至少30min。

4、暖气片系统需通过调节散热片回水阀及分集水器开度使整个系统水力平衡,各散热片温度分布均匀,混装系统需调节混水中心混水阀门开度,确保混水出水温度与设定值同步。

5、调试完毕后需教会用户使用产品及简单故障处理如:复位操作,锅炉静态水压低于0.8bar需补水至1.2bar,水压高于2bar,需排水卸压;
