【郑州海逸王墅】豪特别墅大宅专业舒适家居系统案例
     2018-11-20 00:00     来源:中国壁挂炉网     浏览量:3056

案例名称:郑州市郑东新区海逸王墅27栋

施工时间:2018年6月4日

施工单位:河南豪特暖通设备销售有限公司

案例简要:该项目为壁挂炉+全房地暖,旨在解决业主家冬季采暖和生活热水问题

案例介绍:

一、【项目介绍】

1、项目名称:郑州市郑东新区海逸王墅27栋

2、产品:地暖+壁挂炉

3、项目户型:三层,采暖面积1115平方

4、项目概括:

     1〕采暖面积:1634平方

     2〕采暖方式:水暖

     3〕铺装方式:章鱼式全房地暖

二、【设备说明】

1、管材:德国原装进口(洁水PEXA)

2、分水器:美国威科M4分集水器

3、主要辅材:菲斯曼保温水箱、威科热水循环泵

4、壁挂炉:菲斯曼B2HA60千瓦原装进口壁挂炉

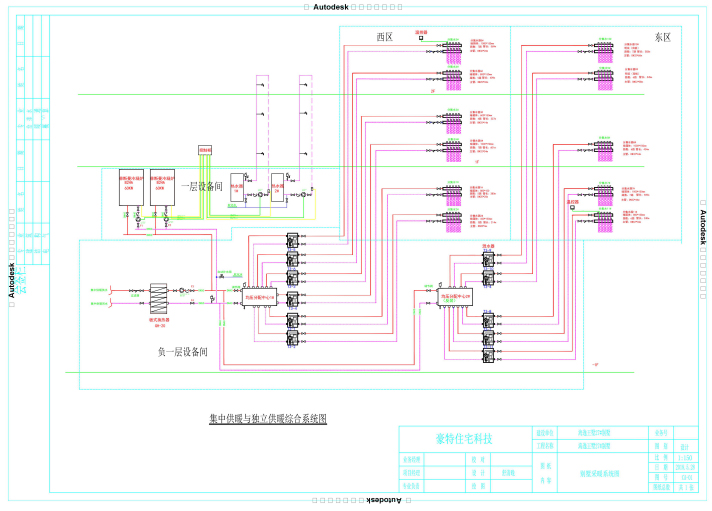

三、户型图及设计图纸


四、设计参数

1、采暖室外技术参数


2、采暖室内设计参数

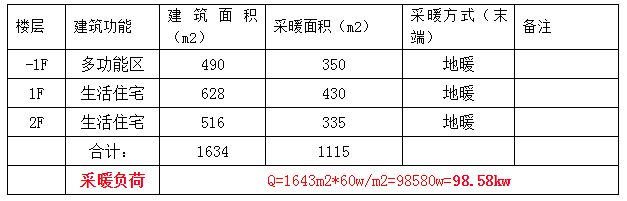

3、采暖热负荷计算

根据以上设计参数,参考《城市热力网设计规范》GB CJJ 34-2002中之规定:采暖热指标推荐值为58~64W/ m2,该值适用范围为我国东北、西北、华北。结合本项目的实际使用情况,本次设计采暖热负荷按60W/ m2取值(建筑面积),各层采暖使用统计如下:

 四、施工现场流程

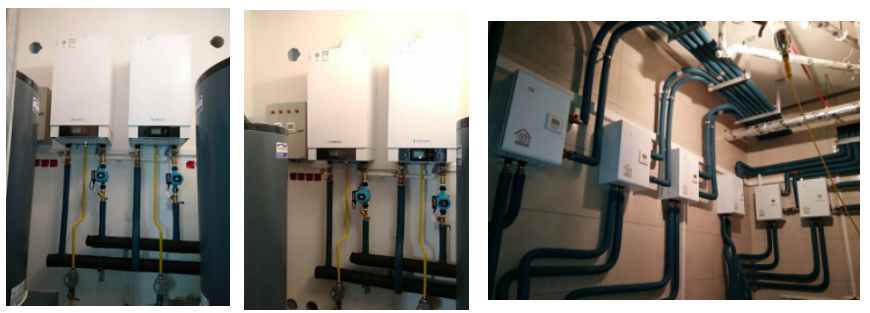

1、壁挂炉安装

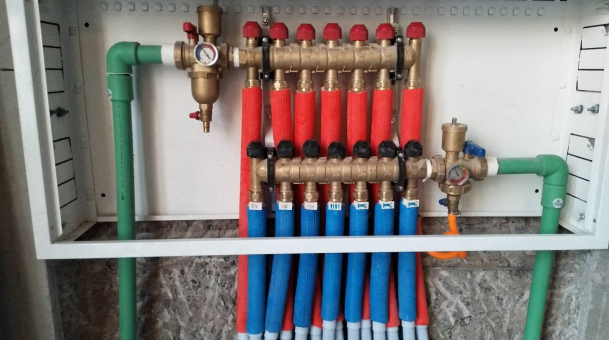

2、分集水器的安装

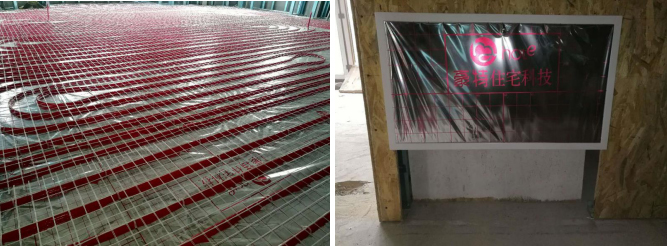

3、地暖施工



五、使用效果描述

因别墅时间装修周期较长,现业主还无法使用。

六、案例的创新或者特点描述

本次采暖系统按双热源设计:壁挂炉+集中供暖,系统可根据用户的需要采用一键式自动切换到壁挂炉采暖或者集中供暖采暖模式

因系统面积较大,管路循环系统的管网较长,本次设计为二次循环系统,增加水力平衡均压中心+T3混水控制中心,可保证末端系统的水力平衡需要,满足分室温控的智能调节。

应用户的使用需要,末端采用分室温控智能控制,可满足用户各房间,各区域的温度控制需要,同时支持用户远程智能控制。

参赛单位河南豪特暖通设备销售有限公司

联系电话0371—69157566
