家装壁挂炉精彩案例
刘晴      2020-04-20 14:17     来源:普热惠热能技术      浏览量:5715

    装新家,我们都会投入非常多的精力,对于特别热爱生活、热爱下厨的朋友,厨房的装修及用具的选取更是重中之重。当踏入厨房的那一刻,映入眼帘的应该是布局整齐、安装规范、色彩舒适、宽敞明亮的场景,家庭必备的橱柜、灶具、油烟机、冰箱、烤箱、微波炉等

    基本上都能被安置的井井有条、严丝合缝、令人称赞。

    目前,壁挂炉逐渐成为大众家庭厨房必备产品,不仅可以全年提供生活热水,还可以冬季采暖。但有些壁挂炉的安装效果却总是在厨房显得格格不入,让人倍感遗憾。

    不妨看看下面的几个现实版的壁挂炉安装照片,您更喜欢哪一种呢?




图1的安装

管口预留相对平齐,烟管暗藏明露,但是管路连接缠绕,杂乱无章,使用开关阀门过程中,容易管阀混淆,操作错误。

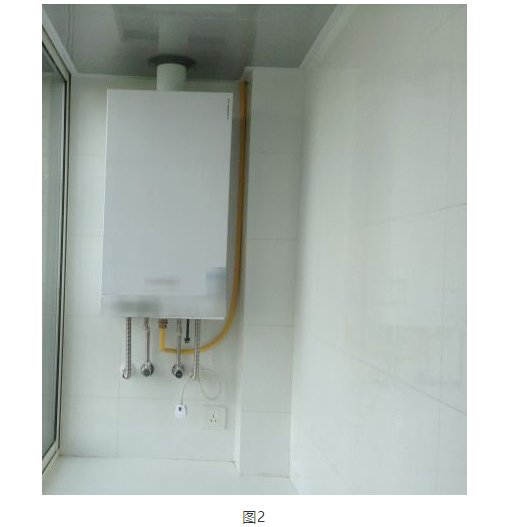

图2的安装

烟管隐藏式安装,炉口预留平齐,管线排列有序,效果相对较好。但使用中容易隐藏灰尘、粘附油污,不便清理。

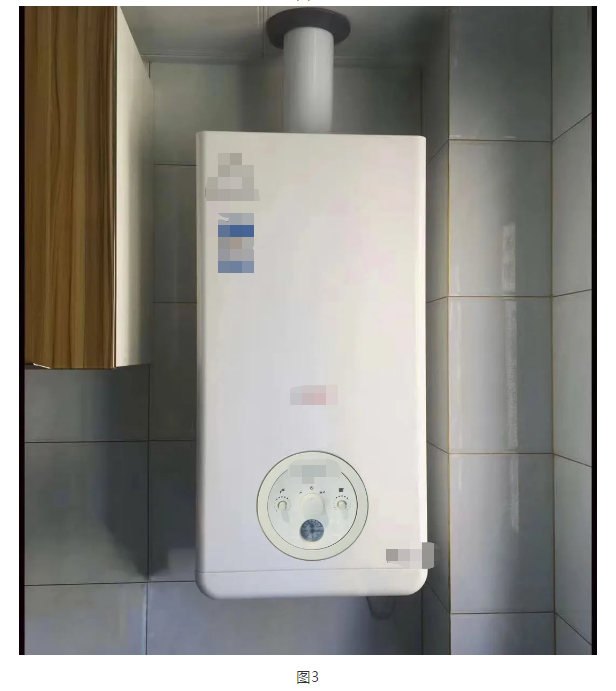

图3的安装

烟管和阀门管道都完全隐藏,简洁美观,节省空间。

上面3个壁挂炉的安装实例,想必您一定喜欢图3的效果吧,这出自小普哥的工艺。如果不掌握安装技术要领,是很难做到的。这里,我们分享一下安装秘笈。

新房安装壁挂炉想要如上效果,需要分三个阶段进场安装:

第一阶段是前期进行烟管洞、电源及冷热水接口的配合定位和预埋管线;

第二阶段是在贴完瓷砖、安装橱柜和厨房吊顶前,再次上门安装壁挂炉;

第三阶段是使用前,通气通水通电后上门调试。

安装技术的关键点在于:

1、壁挂炉管路接口的定位;

2、烟管出墙口的定位;

3、烟管立管上的弯头高度的定位;

4、壁挂炉挂板位置的定位。

第一阶段

壁挂炉烟管出墙口定位、管路接口定位及隐蔽管线安装

1第一步:精算烟管出墙洞口定位

1、壁挂炉初步定位:壁挂炉尽可能定位在厨房靠近外墙的位置,因为壁挂炉有烟管要接出室外,而烟管长度有限制。壁挂炉定位需要在规范允许下和业主协商确定最佳位置,壁挂炉定位规范参见《壁挂炉安装注意事项》(点击链接)。

2、烟管出墙口初步定位:根据壁挂炉位置,勘察一下烟管出墙口可选的位置有哪些,然后向业主询问厨房吊顶高度,向业主建议或协商确认烟管出墙口的最佳位置。如果业主要求烟管要通过吊顶引到室外,吊顶高度必须满足吊顶到烟管出墙口上沿不低于200mm的净距,并预留400*400的检修孔。

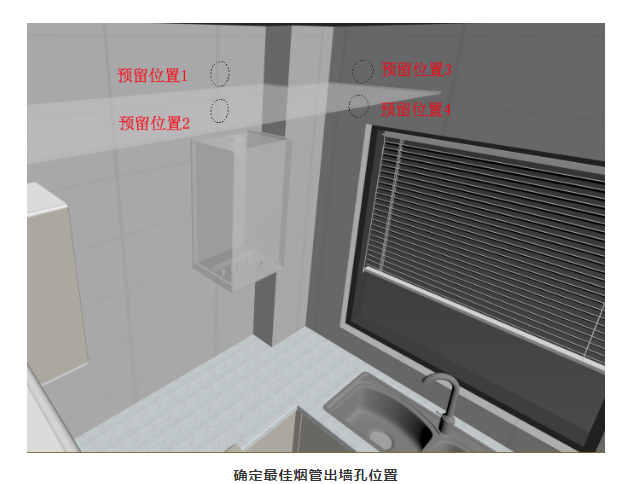

如下图,壁挂炉初步定位后,有4处可选为烟管出墙孔,通过和业主协商最终确定右上角(预留位置3)最佳。

8种常见的烟管安装方式,如下:

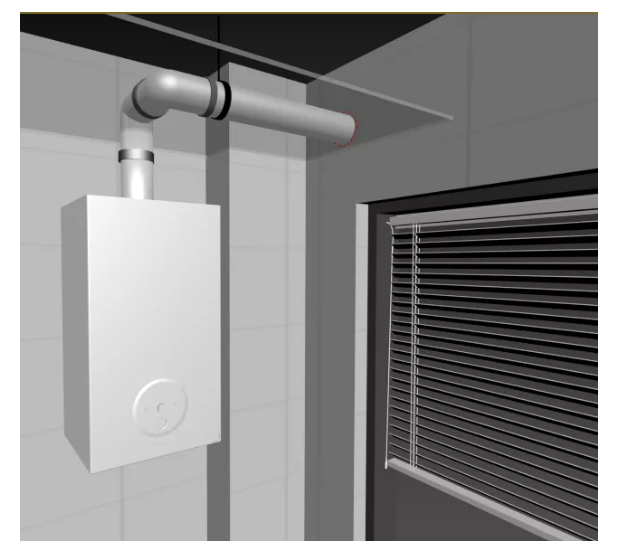

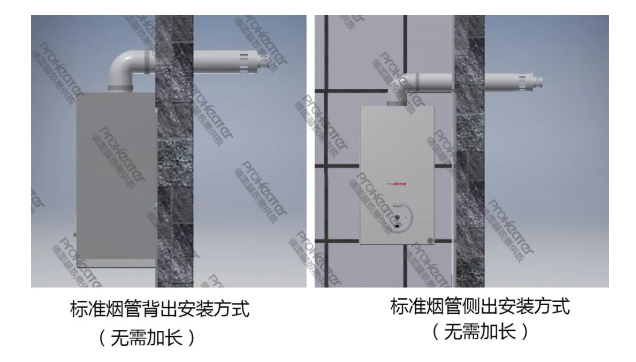

①标准烟管安装方式(水平和立管都不需要加长):

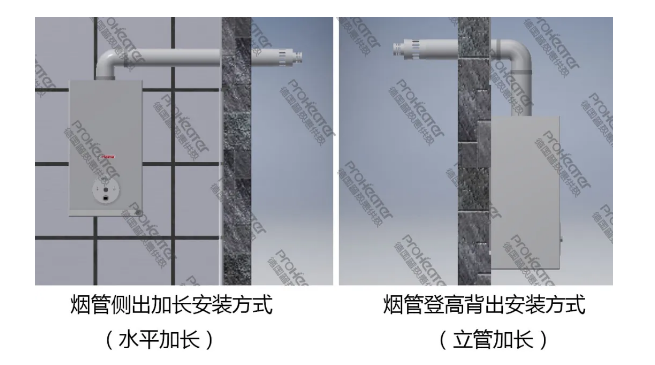

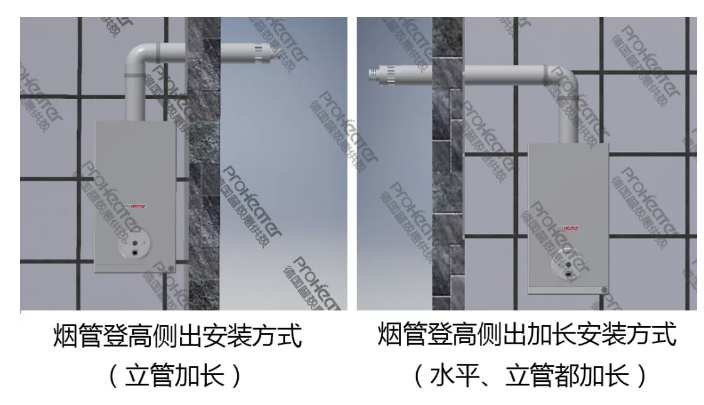

②水平和立管需要加长的烟管安装方式:

③不仅水平和立管需要加长,而且还需要水平转向的烟管安装方式:(90°、45°弯头)

如果烟管安装在水平方向有拐弯需求的,首选45°弯头,以减小排烟阻力。

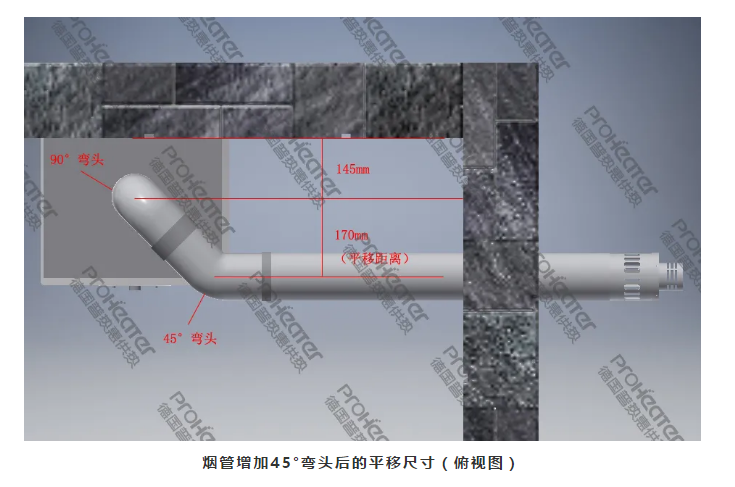

下图给出了烟管增加一个45°或90°弯头的平移距离,安装师傅或设计师要牢记这个距离,以便于烟管出墙孔的准确定位。

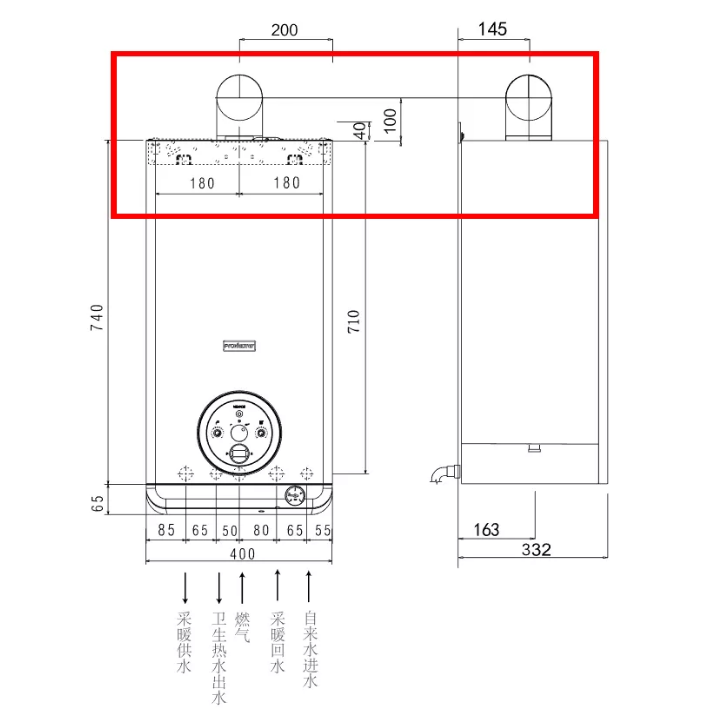

壁挂炉型号不同,对应的烟管距墙尺寸也不同,如烟管距墙尺寸为145mm,见下图:

4、烟管出墙口划线。

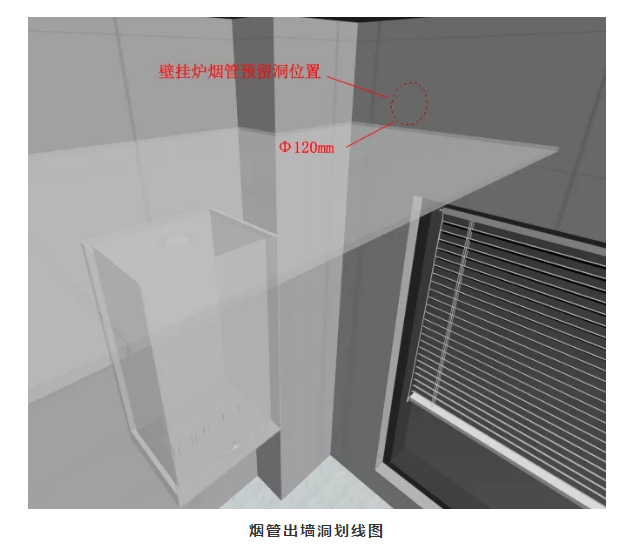

一般24KW的壁挂炉选配∅100的烟管,预留洞为∅120mm;28KW ~35KW选配∅125的烟管,预留洞是∅150mm。根据壁挂炉型号(匹配相对应直径的烟管),在烟管出墙的位置画出预留孔洞的中心点、注明直径,见下图。

2第二步:壁挂炉管道接口的定位划线

因为厨房台面高度大都是800~900mm之间,为便于壁挂炉的操作、安装和检修,要保证炉底与装修完工地面,净距在1300~1500mm之间。

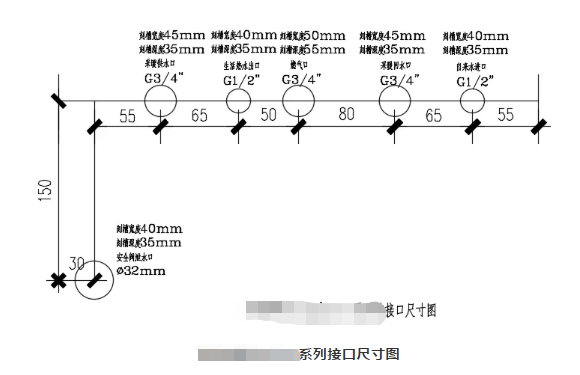

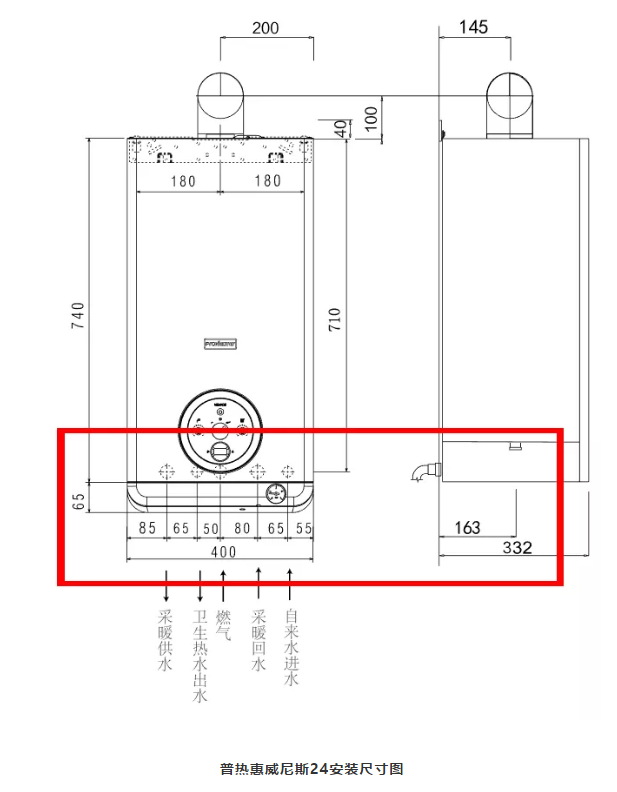

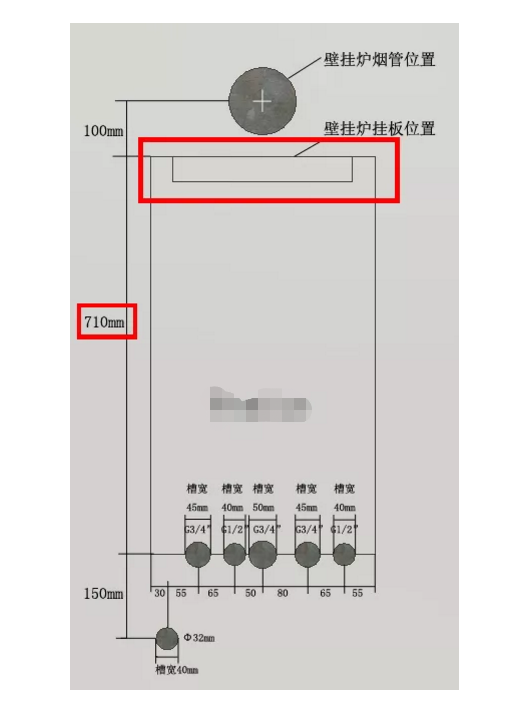

炉体距地高度确定后,根据厂商提供的壁挂炉安装尺寸图或壁挂炉定位模板(见下图)进行壁挂炉主管道接口的定位划线。

常规普通壁挂炉预留五个接口,但建议预留六个接口,多预留一个作为排水口,为安全阀排水备用。对于集中供暖并联壁挂炉的系统非常有必要,对于大部分安装普通壁挂炉的用户,这个排水口作用不大,但可以为以后升级为冷凝炉做备用。

使用的就是专用的壁挂炉定位模板,而进行了六个管道接口的定位划线。

划线时,壁挂炉预留的6个接口的管槽宽度要满足要求。如果您选用铝塑管直接弯出就按铝塑管的管径进行管槽划线;如果您预留内丝弯头,就要按内丝弯头的外径进行管槽划线。

上图注明的管槽宽度对应管材直径是:

6分的采暖供水口和回水口预留PPR内丝弯头,管槽宽度是45mm,槽深35mm;

¢20mm的燃气管预留¢40mm的PVC45°弯头,槽宽50mm,槽深55mm ;

4分的卫生热水口和自来水入口预留PPR内丝弯头,管槽宽度是40mm,槽深35mm;冷凝水管或安全阀排水口预留32mm的PVC90°弯头,槽宽40mm,槽深35mm。

3第三步:壁挂炉主管道的定位划线

两用壁挂炉的卫生热水出口和自来水入口主管一般都有装修公司的水电工负责,壁挂炉经销商需要将管口定位及走向告知装饰公司和业主,为保证安装效果及二阶段安装顺利,壁挂炉经销商最好将卫生热水和进入壁挂炉的自来水管的线槽做好,并做好标注。

1、定位划线之前,向业主或装饰公司了解。

①家里的冷热水管道敷设方式是“天水”方案还是“地水”方案,现在很多装修公司为避免水电交叉,保护管道,大都采用天水方案。

注:如果用户选用单采暖炉加水箱方案,则进入水箱的加热管道和温控线都要有暖通经销商来做。

②了解燃气表是安装在橱柜里,还是橱柜上方,便于燃气管道套管的走向预留,一般建议燃气管敷设在地面和橱柜底部之间,也就是踢脚板里边,既安全又美观,也便于检修。

③向业主建议或协商确认分水器的定位。

2、然后进行壁挂炉主管路的划线。

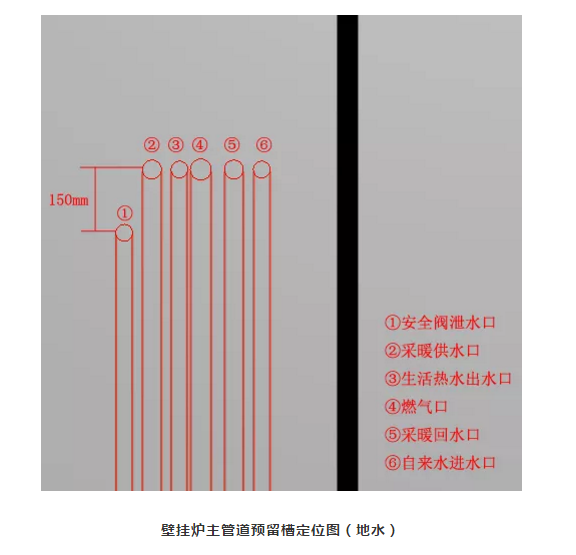

分别划出壁挂炉采暖供水和回水到分水器的管槽位置、燃气套管的管槽位置、冷水和热水的管槽位置、排水的管槽位置。特别注意的是“天水”方案一定要将壁挂炉的冷热水管槽位置划出,不要只是口头交底让装饰公司来定位,以避免后期安装壁挂炉墙上打膨胀螺丝时破坏冷热水管。

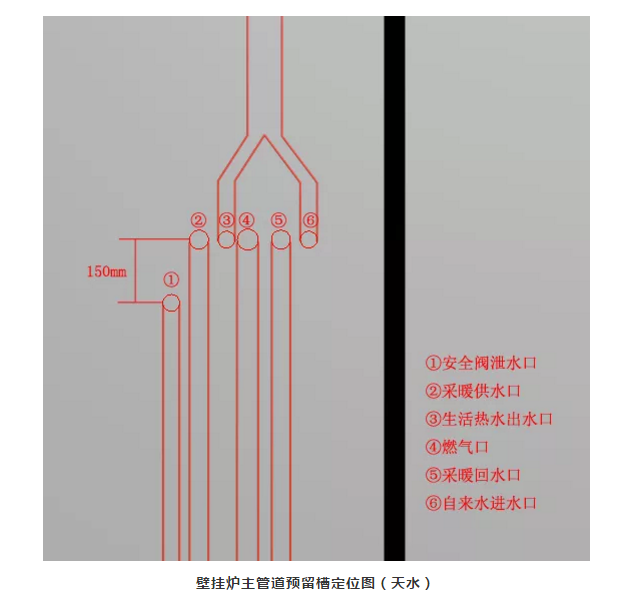

 下面分别给出了“天水”和“地水”两种方案图,天水方案之所以将采暖供回水并在一起敷设是考虑二阶段挂炉子时,膨胀螺丝不伤到管子。

4第四步:开始切槽及管线安装,水泥回填

切槽及管线安装需要注意:

1、预留炉口管道的间距、水平、管道与墙面的垂直必须严格按照预留图纸施工,误差小于2mm,水泥封槽不得高出墙面。

2、注意采暖供回水管、冷热水管、排水管和燃气套管槽宽和槽深满足要求。另外燃气管道安装不要在吊顶里,可以在橱柜下面踢脚板里,便于检修。

3、管口垂直面距墙原始水泥墙面保持距离1.5cm,留出瓷砖的厚度。

4、安装结束要给管口固定牢固,并安装丝堵。

5第五步:张贴工种配合说明

试水完毕后,在附近粘贴标注工种配合的说明(详见下图)。

6第六步:记录和拍照已完成的工作

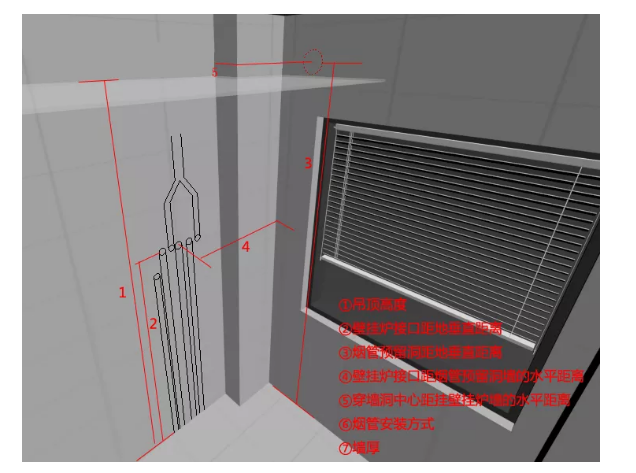

1、记录:①吊顶高度、②壁挂炉接口距地垂直距离、③烟管预留洞距地垂直距离、④壁挂炉接口距烟管预留洞墙的水平距离、⑤穿墙洞中心距挂壁挂炉墙的水平距离、⑥烟管安装方式、⑦墙厚。这些数据,便于计算加长烟管和弯头的个数、型号,帮助二阶段施工时准确配货,以提高工作效率。

烟管延长管常用长度: 200mm、300mm、400mm、500mm、1000mm等标准烟管,烟管弯头常用:45°、90°。

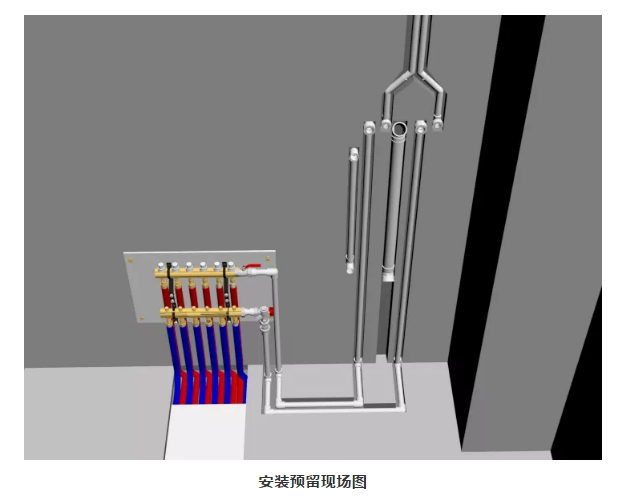

2、拍照:现场拍好后上传《云管家APP》,并告知业主相关工种配合的所有注意事项。下面是安装预留现场图:

第二阶段

壁挂炉挂板定位、烟管立管弯头定位及安装壁挂炉

1第一步:壁挂炉挂(板)钩高度的定位划线

根据壁挂炉的已经做好的接口高度,根据厂商提供的壁挂炉安装尺寸图或者安装模板,进行壁挂炉挂板(钩)的定位。

2第二步:排烟立管上弯头高度的定位划线

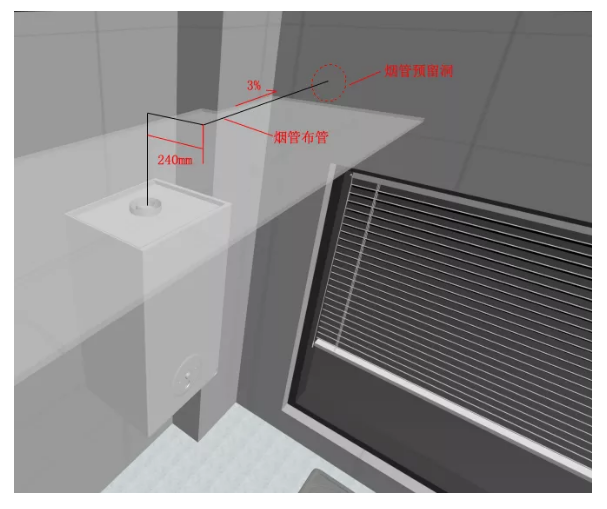

1、先测量出烟管墙面预留洞的中心点到壁挂炉排烟立管x和y方向的总长度(见下图)。

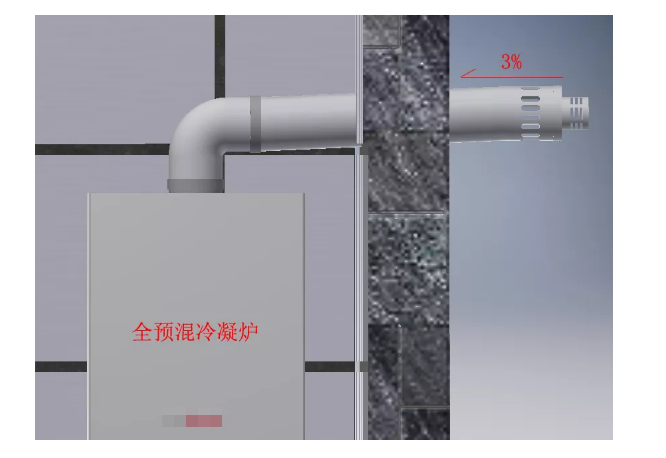

2、然后根据规定坡度,计算确定立管弯头的高度定位。普通壁挂炉以3%的坡度向上到壁挂炉排烟立管弯头处;全预混冷凝壁挂炉以3%的坡度向下到排烟立管弯头处。烟管坡度非常重要,必须符合要求,否则普通壁挂炉会出现雨水漏水倒灌的现象,冷凝炉产生的冷凝水如果滴在地面,因为呈酸性,会损伤地面植物及设施。

3第三步:开始安装

1、打膨胀螺栓固定壁挂炉刮板,挂壁挂炉。

2、参照烟管的弯头高度定位,安装立管和烟管弯头。如果烟管立管要加长,在立管不要有第二个加长管,保证一根加长管加弯头高度要达到弯头的定位高度,如果过长可以现场截取。

3、安装烟管水平管。

①烟管固定密封好非常重要,如果密封不好,就会存在安全问题、有异味、或出现冻坏壁挂炉等现象。

②如果在天花内有水平管加长,要在加长管上加吊架加以固定牢固,烟道口用泡沫胶密封,以防风吹使烟管接口松动,见下图。

③计算水平加长烟管时,实际安装好的长度要比所选型号要短50mm,因为烟管内管连接是承插口,承插口处叠加会缩短50mm。

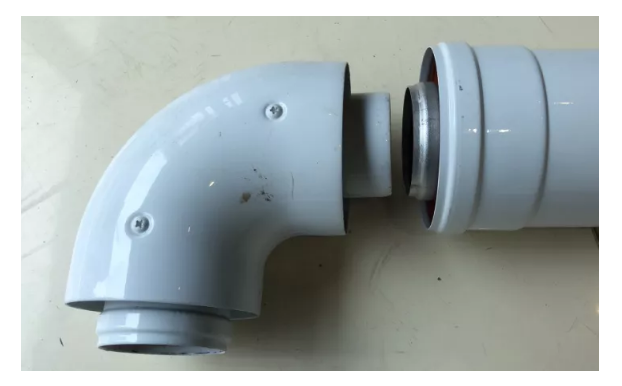

④计算排烟立管加长长度时,不用考虑加长烟管承插口的缩短问题,烟管弯头的连接口已经考虑缩短的尺寸了(见下图)。

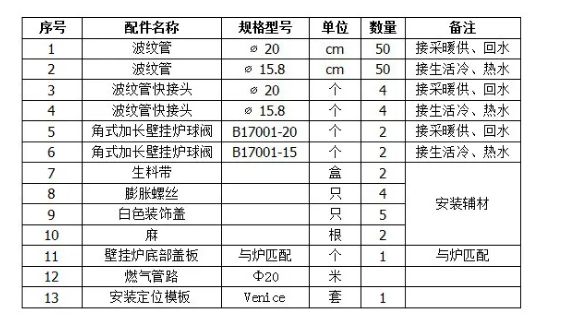

4第四步:选用隐藏式安装方式的专用连接管件

第三阶段

上门通气通水调试

气、水、装修一切工作准备就绪后,就可以进行上门调试。

 以上是关于“壁挂炉怎么装才好看”的安装技术分享,希望本文能给您带来帮助。
