燃气壁挂炉烟管的安装才是“重中之重”!
中国壁挂炉网      2019-11-27 10:04     来源:供热制冷官微     浏览量:2978

烟管的正确安装非常重要,关系到炉子的安全性,务必高度重视,国内外壁挂炉事故大多数是烟管漏烟和燃气泄漏造成的。

烟气和燃气中含有无色无味的一氧化碳等危害人体的剧毒气体,人只要吸入轻微的一氧化碳就会中毒,直至致命。下面是一氧化碳含量与人体的中毒反应对照情况:

一氧化碳(%) 人体的中毒反应

0.02 呼吸2~3h,轻微头痛。

0.04 呼吸1~2h,眩晕,头痛。

0.08 呼吸45min,耳鸣,头痛,心跳加速。

0.16 呼吸0.5~2h,四肢无力,感觉迟钝。

0.32 呼吸20~30min,丧失知觉,呼吸停顿,

以致死亡。

1.23 呼吸1~3min即死亡。

所以,安装人员在安装前务必仔细阅读有关注意事项。

安装时,根据说明书安装图尺寸划线确定挂机孔与烟道孔的位置,同时须考虑其他水管、气管等的位置是否合适。对于厂家附带有安装模板的直接按模板开孔即可。

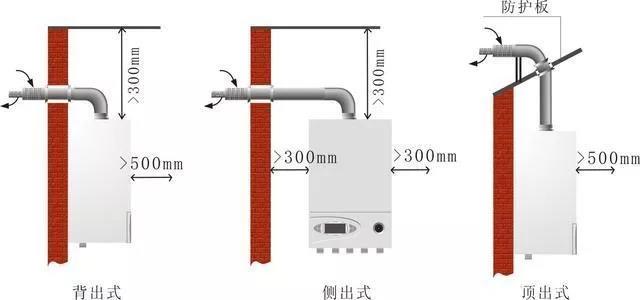

常见的壁挂炉烟道安装(本手册所述均指目前国内普遍的1P型给排气方式)主要有背出式、侧出式和顶出式(以同轴烟道为例,韩式分体烟道系统的安装规范要求类似),如图2-8所示。

图  常见的壁挂炉烟道安装

烟管总长度根据不同厂家的不同产品规格型号有不同的规定,一般规范不超过2~3m(具体遵守厂家的最大允许安装长度),增加弯头不超过2个(每个弯头按减长度0.7m左右计)。对于有烟道限流环的炉子按厂家说明书要求取舍(一般是标准烟道装限流环;加长烟道时取消限流环)。

(一)烟道安装的注意事项

1.必须使用壁挂炉厂家所配的专用排烟管(包括烟管附件和加长烟管),并且不得对排烟管自行改造。壁挂炉的烟管材质必须是不锈钢或铝合金等耐腐蚀性好的材料。

2.烟管的安装和检修必须由授权的合格专业人员完成。

3.烟道孔开孔比烟管实际直径大10mm,呈水平位置或竖直位置。

4.排烟管的外表面应与上面或周边的建筑物相距200mm以上。

5.烟管的吸气/排烟口可设置在墙壁、屋顶或专门的壁挂炉专用烟道上。但严禁将烟管插入非壁挂炉专用的公用烟道中。

6.烟管所有接驳处必须密封,搭接长度不小于30mm,并应贴铝箔,防止烟管滑落和保证管接口密封不出现漏烟,以免一氧化碳中毒。尤其注意同轴烟道的内管规格尺寸一定要符合,对接要密封可靠。

7.排烟管通过可燃墙壁或构件时(壁挂炉排烟温度一般为110~260℃),须用大于或等于20mm厚度的阻燃耐高温材料覆盖。排烟管距可燃物200mm以上。

8.烟管穿越段内不得有接头,且穿越段的两端应配套胶圈(胶碟)密封。

9.尽量不要将排烟管埋在天花板内,不得已的情况下,需用阻燃耐高温材料包裹,覆盖厚度在20mm以上。且须为可拆卸形式,并在穿过天花板处预留检修孔及位置,便于以后检修保养。

10.烟管安装应便于维修拆装。排烟管与其穿过的墙壁上的圆孔之间的间隙,不得用水泥类东西填充,否则不利于维修操作。

11.排烟管上的排气孔和进气孔应完全伸至墙外,不得被堵塞(注意烟管安装说明纸经常是套在直段尾部的,务必去掉)。其外部管段进排气孔距离外墙的有效距离不应小于50mm。

12.常规壁挂炉烟管安装向外向下倾斜2 ~3 (即烟管屋内部分稍高于屋外部分)以免雨水和冷凝水倒流进机器。

13.尽量避免烟管出口在涡旋风处。为避免发生冷风倒灌的情况,在壁挂炉出烟口处应加装机械挡风板防止倒风危害。

14.烟道风帽应符合:

(1)风帽出口的有效面积应大于烟道截面积;

(2)风帽出口应避开风压带(正压区);

(3)风帽出口应避免雨雪进入。

15.当烟道位于人行通道并低于2m时,需加保护罩,且伸出长度应小于300mm。

16.两个烟道出口之间距离应大于600mm。如实在避不开则两个烟管伸出墙长短错开(上短下长),或用弯头将两个排烟方向引开。

17.烟管出口位置必须位于不会造成公害的地方。

(二)烟管加长∕加高∕接驳弯头安装说明

以国内较普遍的不锈钢同轴烟管为例。下面叙述中“内”指内管,“外”指外管。

1.标配直段:接合处“内直外缩”。

2.标配弯头:与机器出烟座接合端内外均是直的,与加长段或标配直段接合端“内缩外直”。

3.加长段:加长段与标配直段或另一加长段或接驳弯头接合端“内缩外扩”,与标配弯头或接驳弯头或另一加长段接合端“内直外缩”。

4.加高段:与机器出烟座接合端内外均是直的,与标配弯头或另一加高段接合端“内缩外缩”。

5.接驳弯头:与标配弯头或加长段接合端“内直外缩”,与标配直段或加长段接合端“内缩外直”。

安装对接技巧:倾斜一定角度,先让内管接合,并旋转推进。
